omthing是万魔声学旗下的子品牌 ，专注于为用户提供简约设计与高适用性集一身的智能数码及周边产品。克日 ，omthing推出了首款支持自动降噪的TWS耳机产品——omthing AirFree2真无线耳机 ，在外观质感和功效设置上均举行了周全升级。
omthing AirFree2真无线耳机接纳了撞色设计 ，整体观感简约时尚。耳机为柄状的入耳式设计 ，机身体积小巧轻盈。功效设置上搭载了7mm石墨烯振膜动圈单位 ，高通QCC3040蓝牙芯片 ，支持蓝牙5.2 ，AAC、aptX高音质解码；支持ANC自动降噪和四麦智能通话降噪 ，以及无线充电等。
我爱音频网此前还拆解过omthing品牌的omthing AirFree Pods真无线蓝牙耳机和omthing AirFree真无线蓝牙耳机 ，下面再来看看这款产品的详细拆解报告吧~
一、omthing AirFree2 真无线耳机开箱

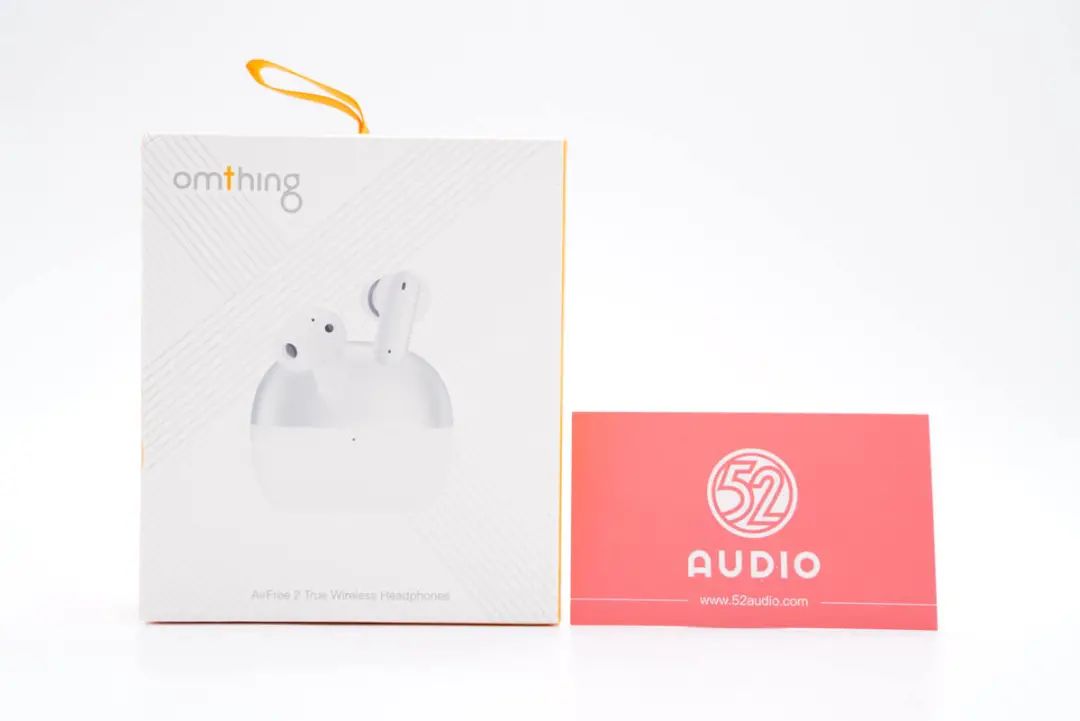

omthing AirFree2 真无线耳机包装盒延续了AirFree Pods的设计 ，接纳了白色配景和黄色配色 ，正面设计了线条底纹 ，泛起一定的空间感 ，更好的突出展示产品的外观。左上角有omthing品牌LOGO ，底部是产品名称AirFree2真无线耳机。

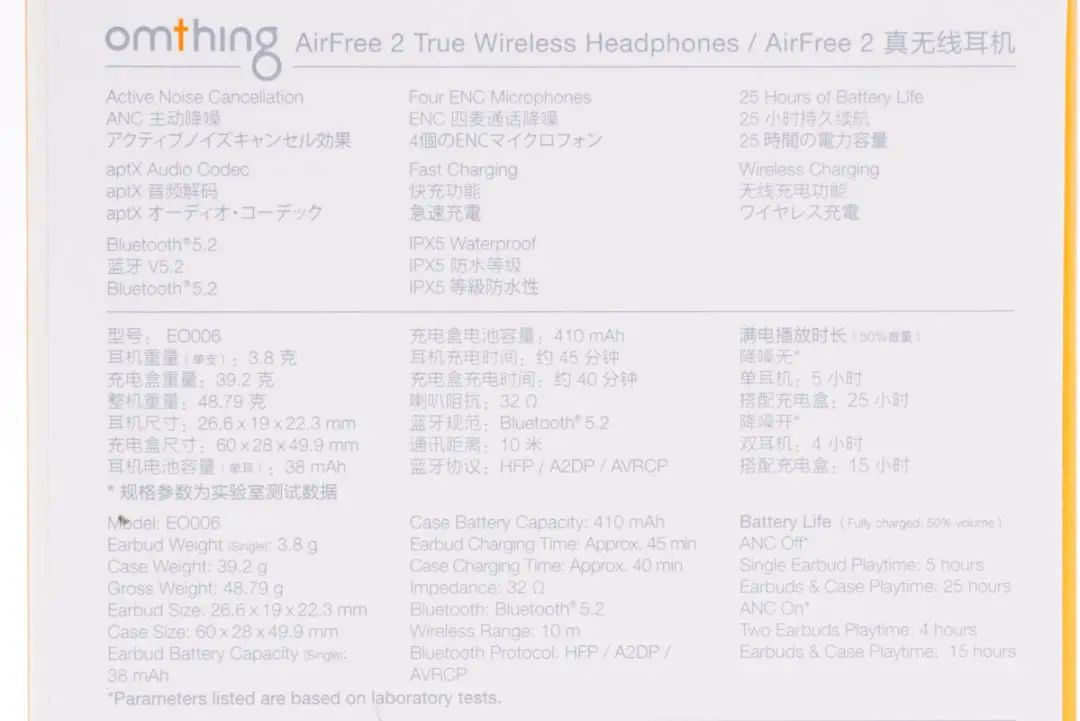

包装盒背面是产品的功效特点和部分参数信息。

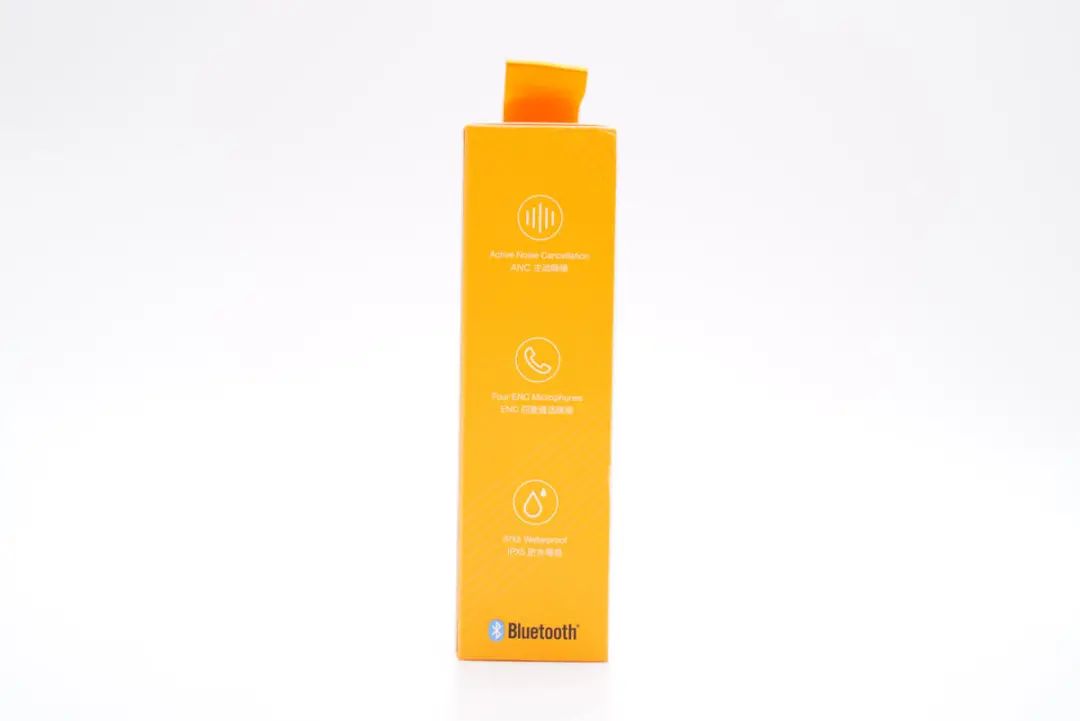

包装盒一侧图文展示了ANC自动降噪、ENC四麦通话降噪、IPX5防水品级三项亮点和蓝牙标记。

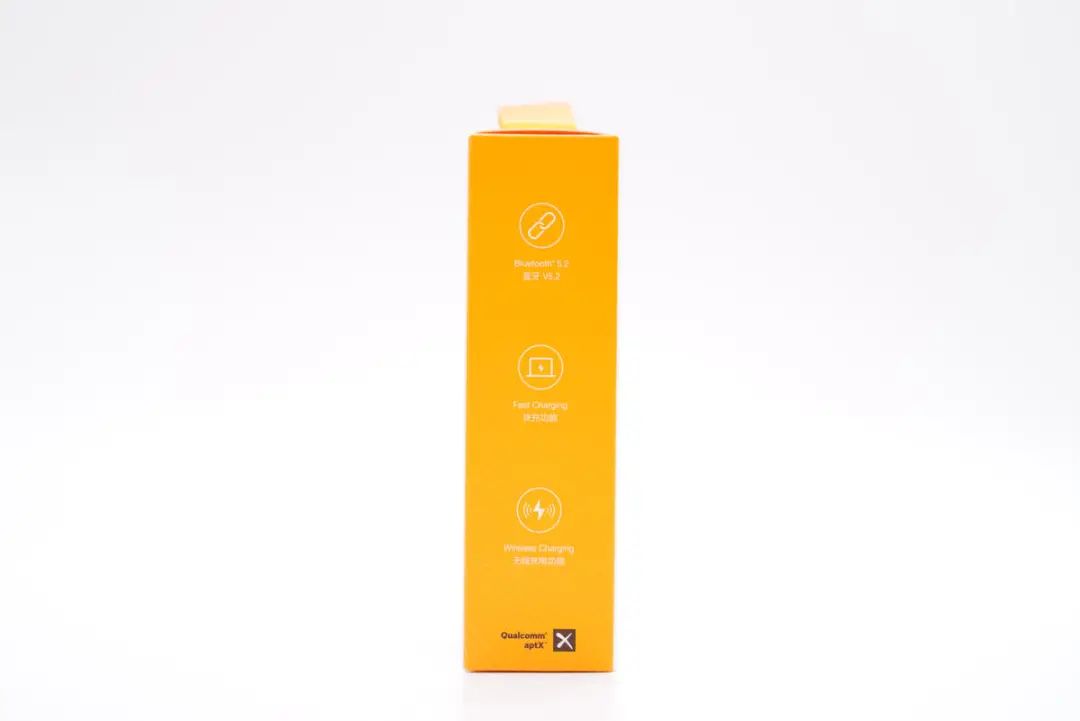

另外一侧展示了支持蓝牙5.2 ，支持快充、无线充电功效 ，以及高通aptX音频解码标记。

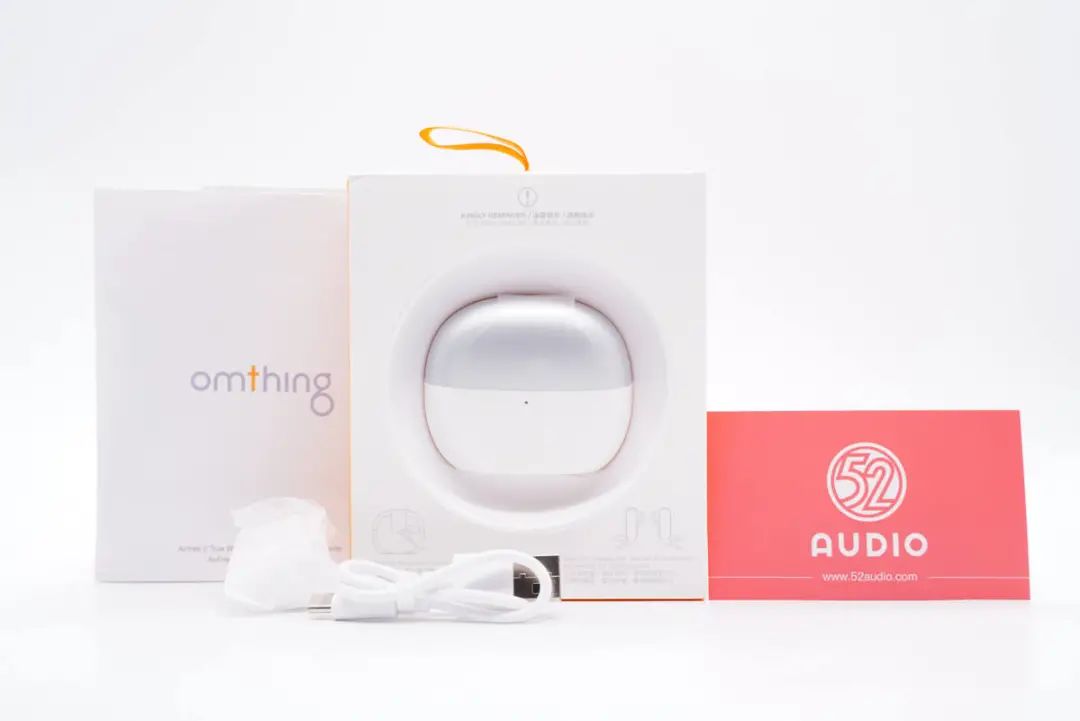

充电盒内物品有耳机、充电线、耳塞和产品说明书。

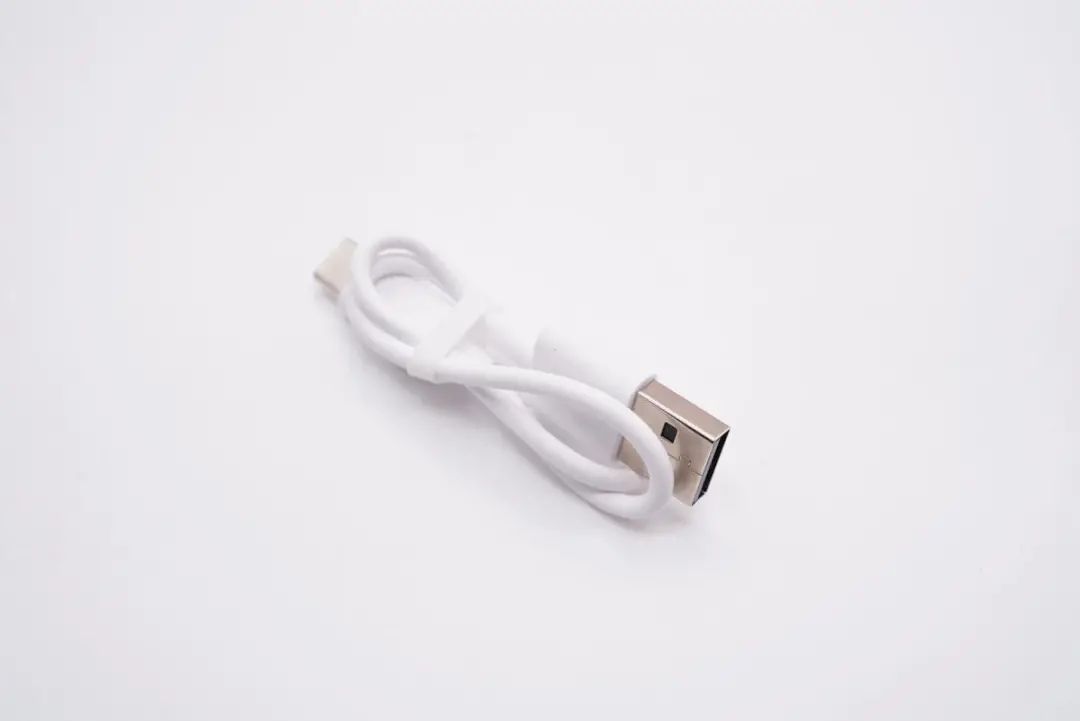

充电线接纳了USB-A to USB Type-C接口。

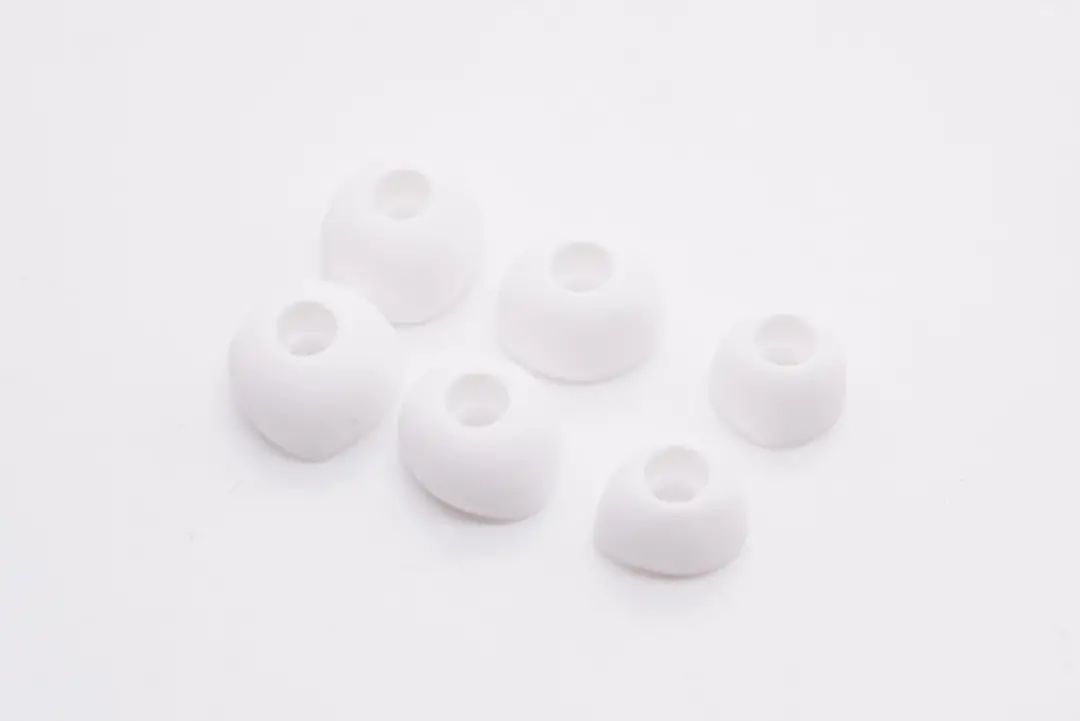

三副差别尺寸的硅胶耳塞。

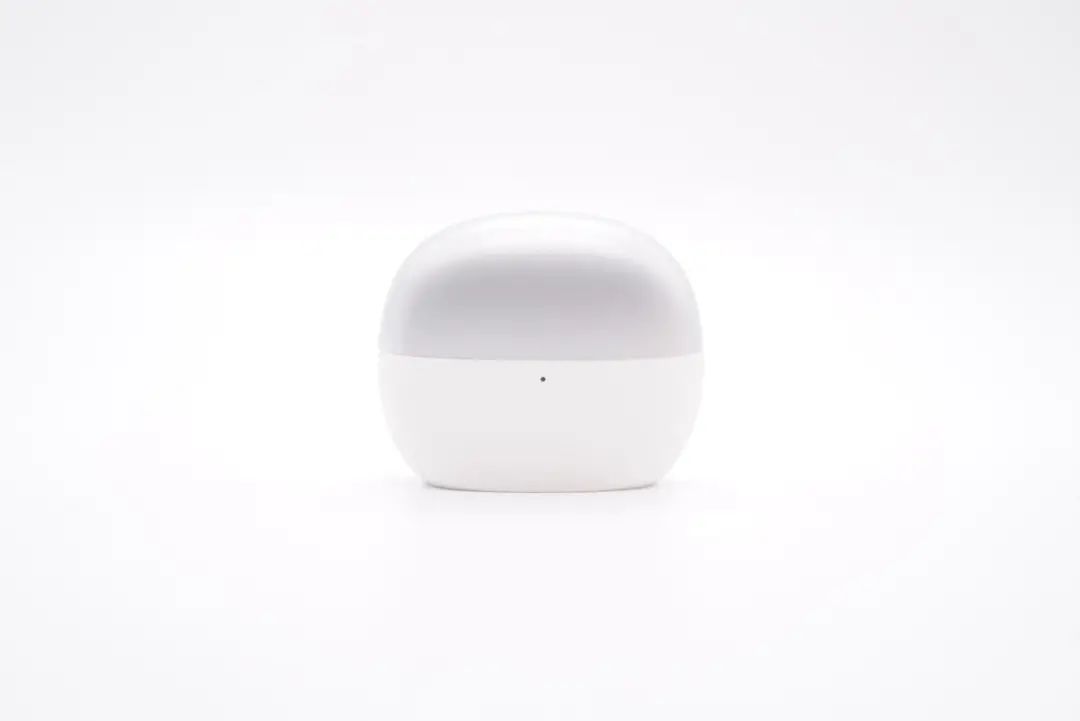

omthing AirFree2 真无线降噪耳机充电盒整体外观一览 ，充电盒盖和耳机座舱划分接纳了两种工艺处置惩罚。正面设置有一颗指示灯 ，用于反响充电盒剩余电量状态。

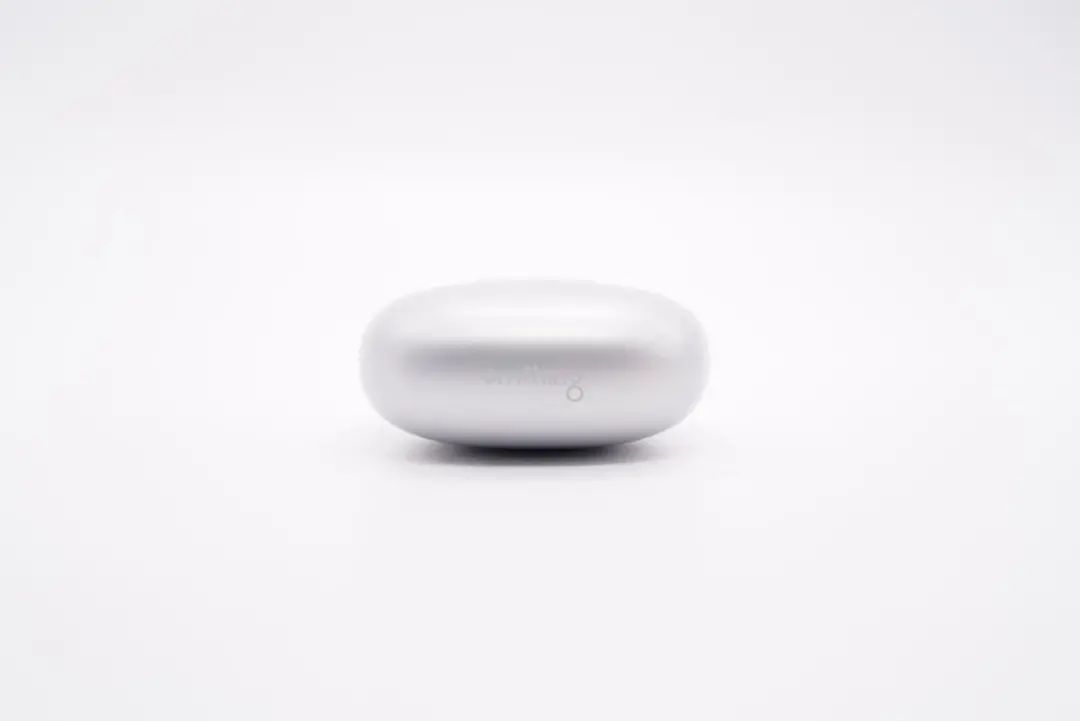

充电盒顶部设计有“omthing”品牌LOGO。

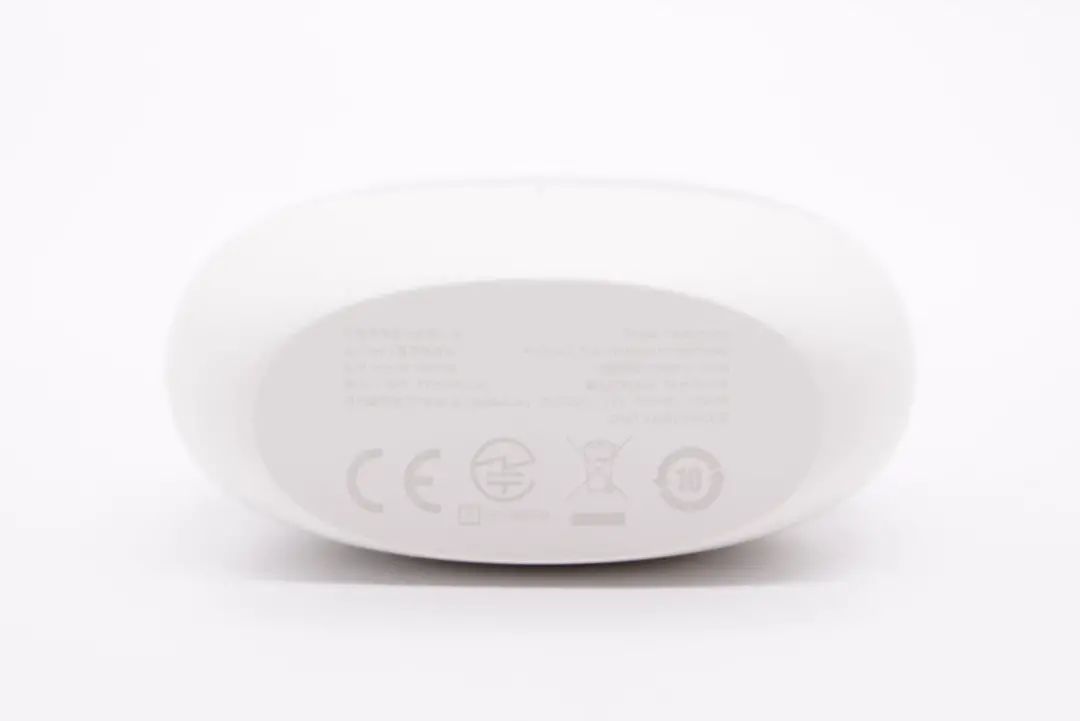

充电盒底部印制信息有产品型号：EO006 ，输入：5V-600mA ，输出：5V-130mA ，充电盒容量：410mAh/1.52Wh ，中国制造。

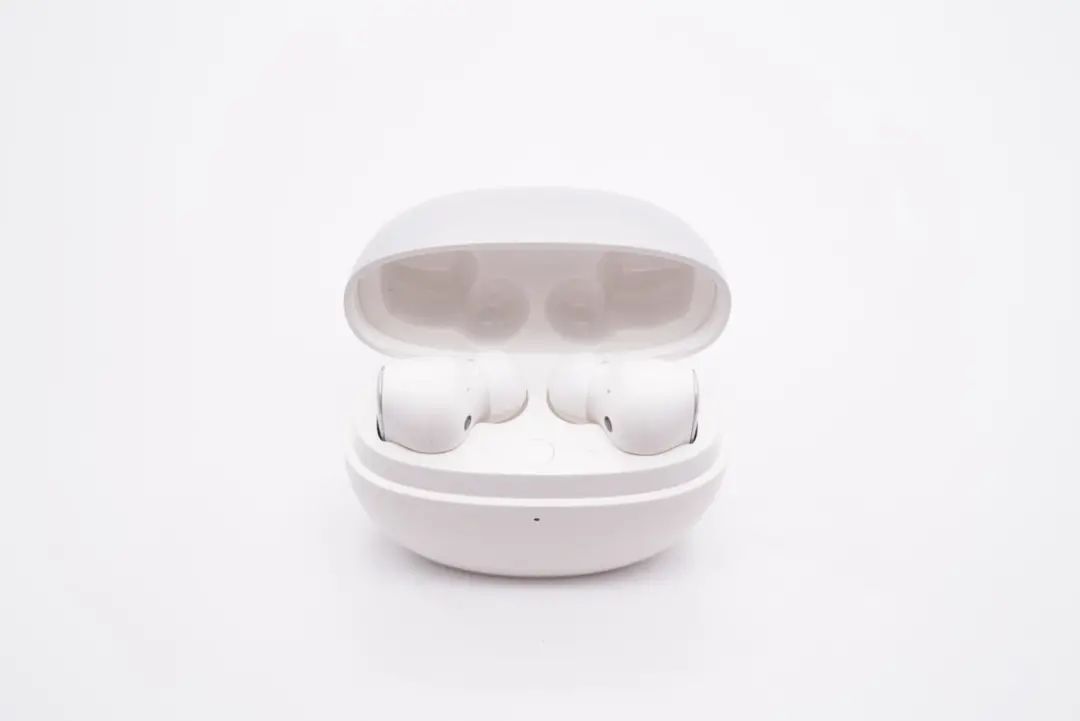

翻开充电盒盖 ，内部设置有一颗蓝牙配对功效按键 ，两侧有L/R左右标识。

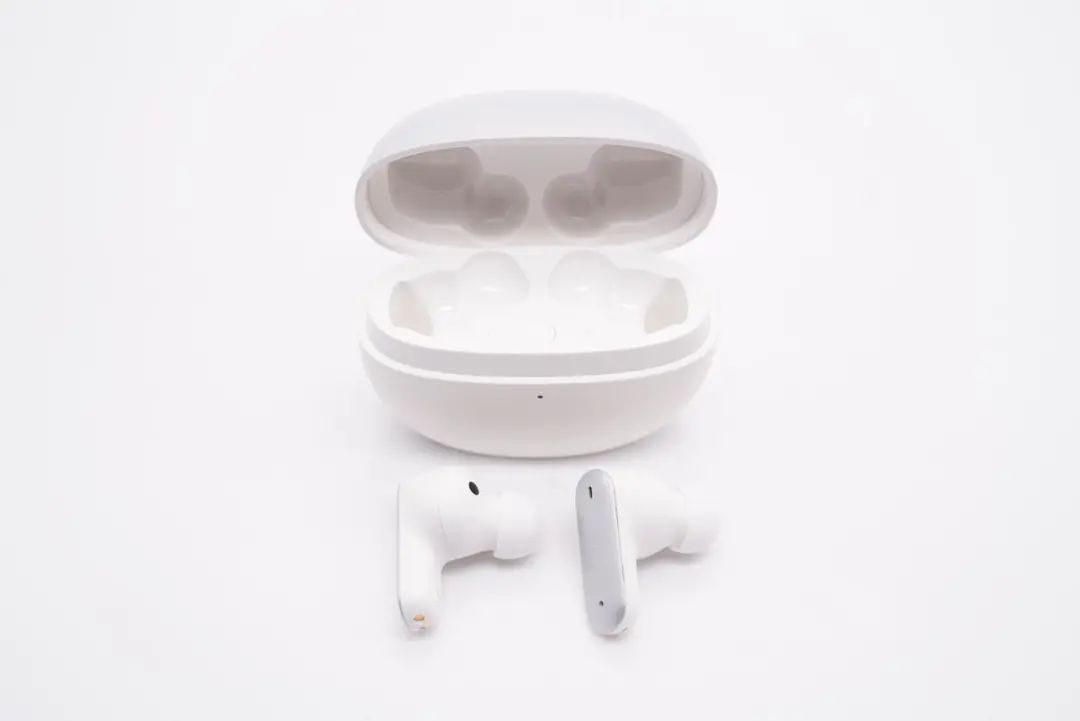

omthing AirFree2 真无线耳机整体外观一览。
充电盒为耳机充电的金属顶针位于座舱底部。

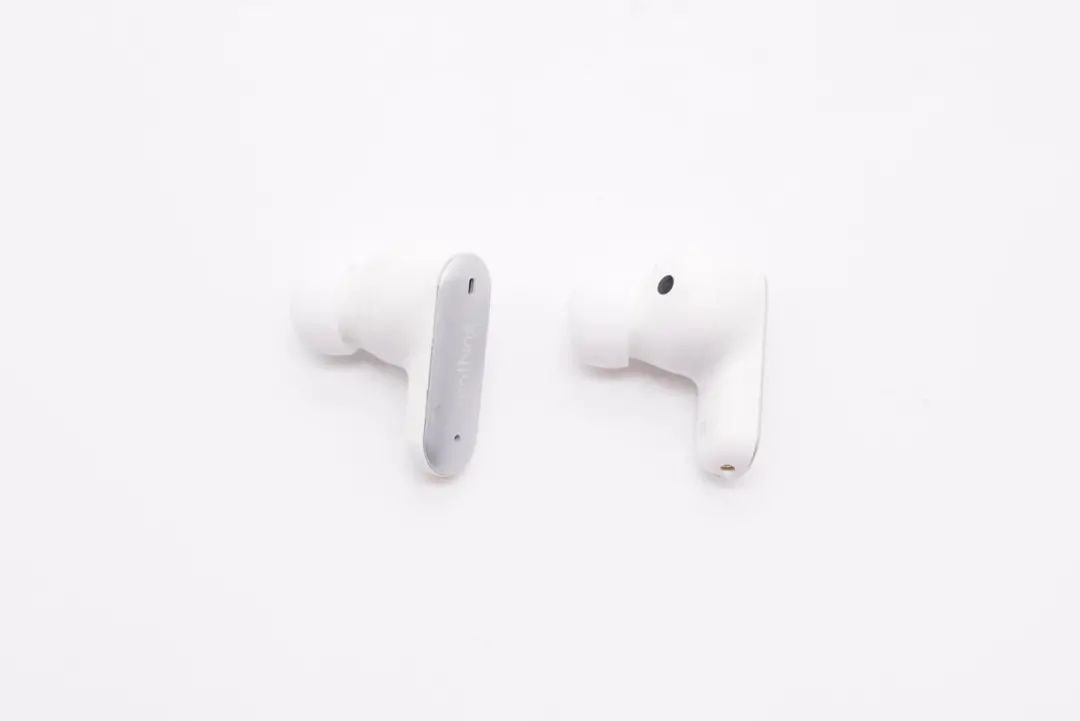

omthing AirFree2 耳机为柄状入耳设计 ，同样为两种工艺撞色 ，体积很是小巧。

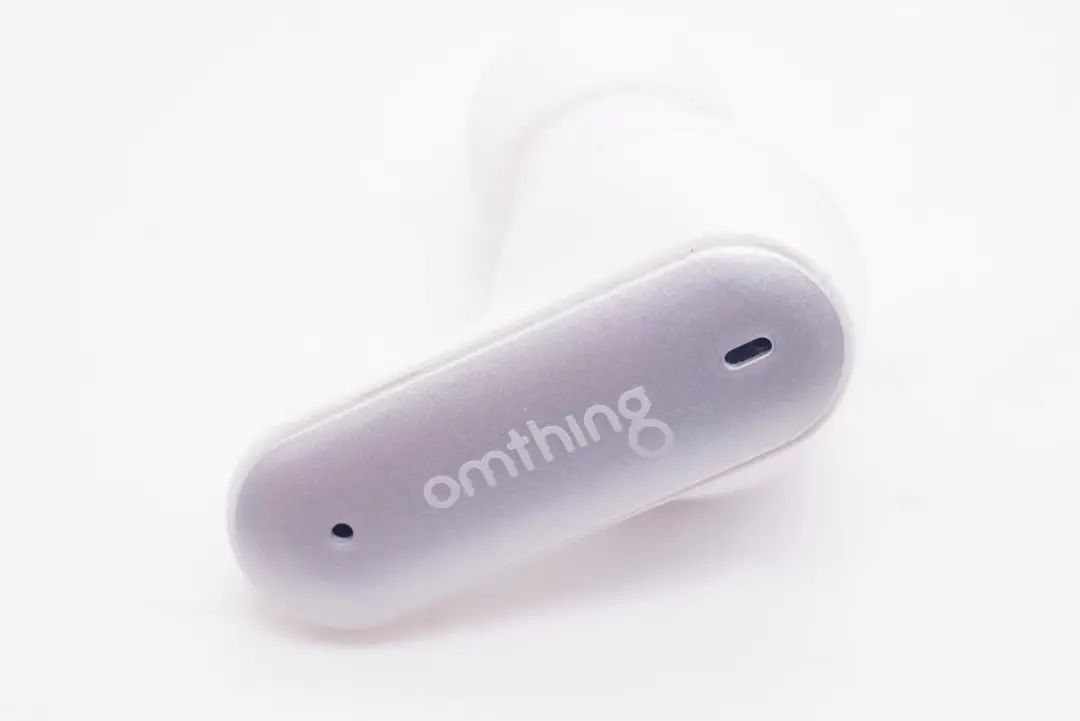

耳机柄背部特写 ，银色配色 ，左右两头为通话拾音和降噪麦克风开孔 ，中心设计有“omthing”品牌LOGO。

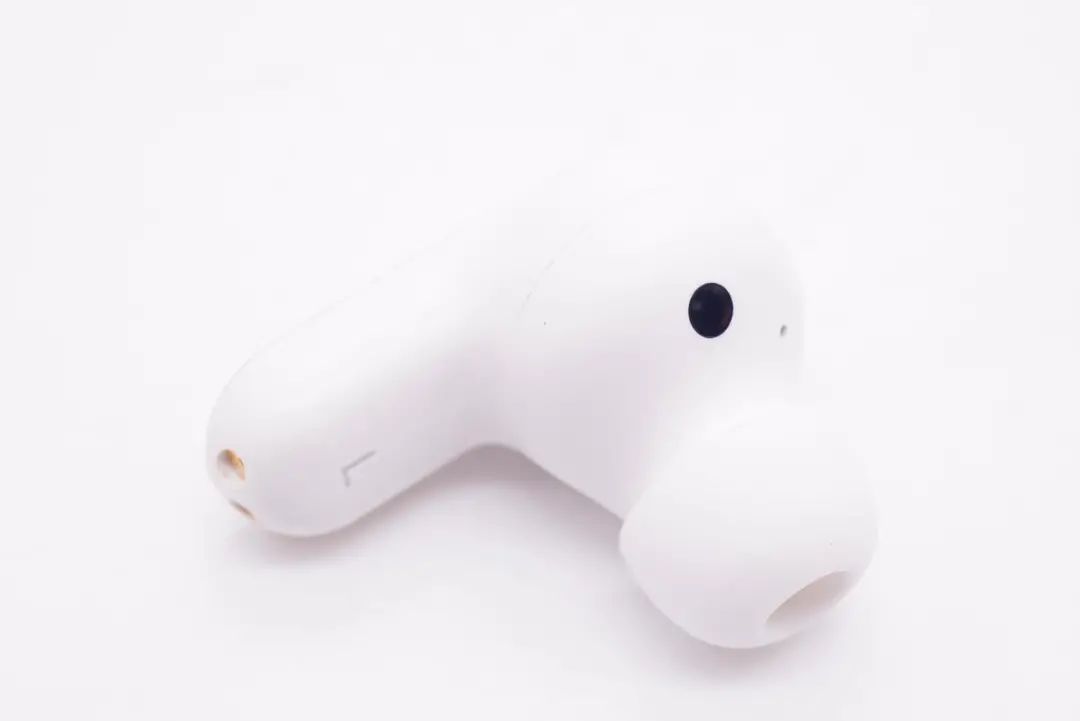

耳机内侧特写 ，设置有L/R左右标识。

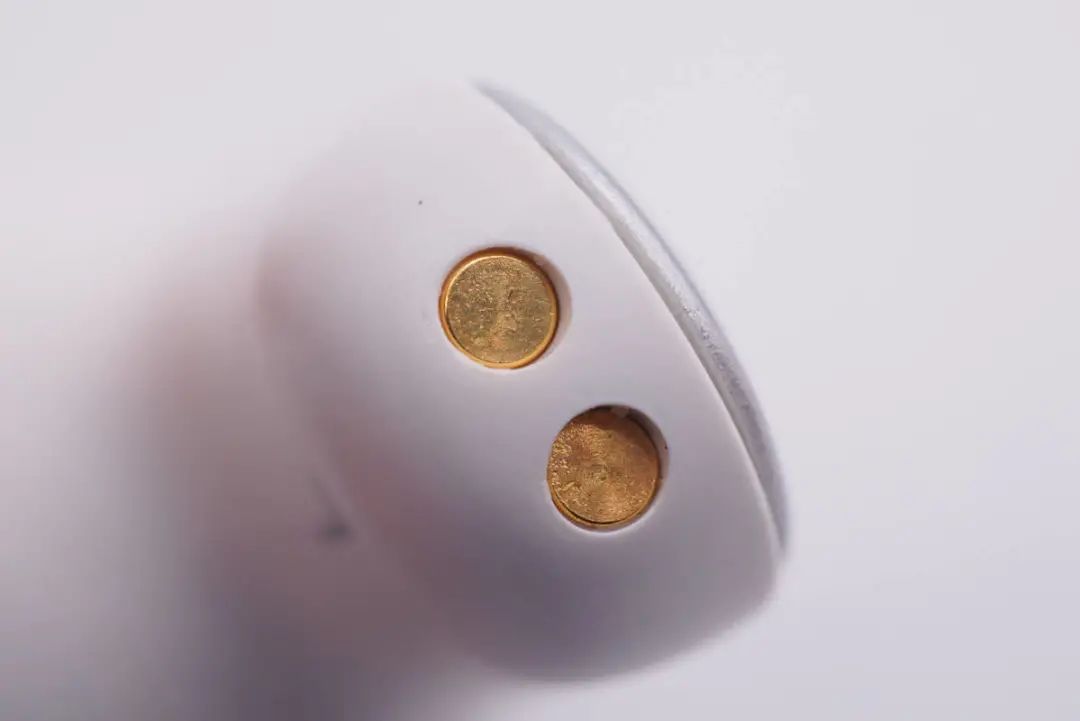

耳机上金属充电触点特写。

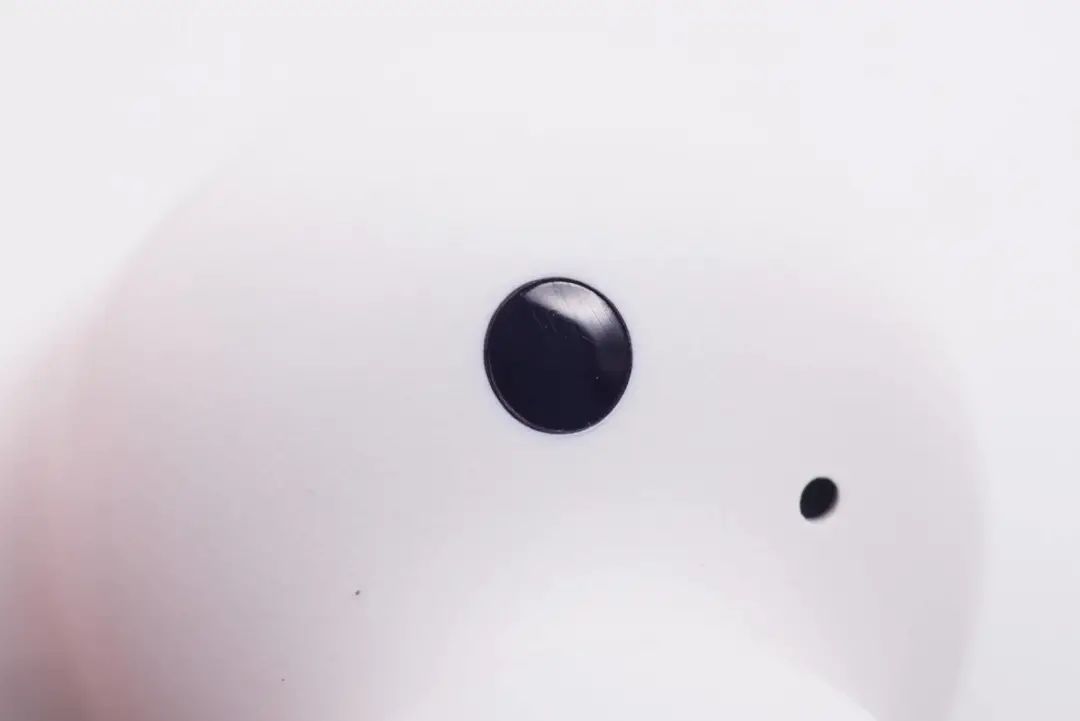

光学入耳检测传感器开窗。
音腔调音孔特写。

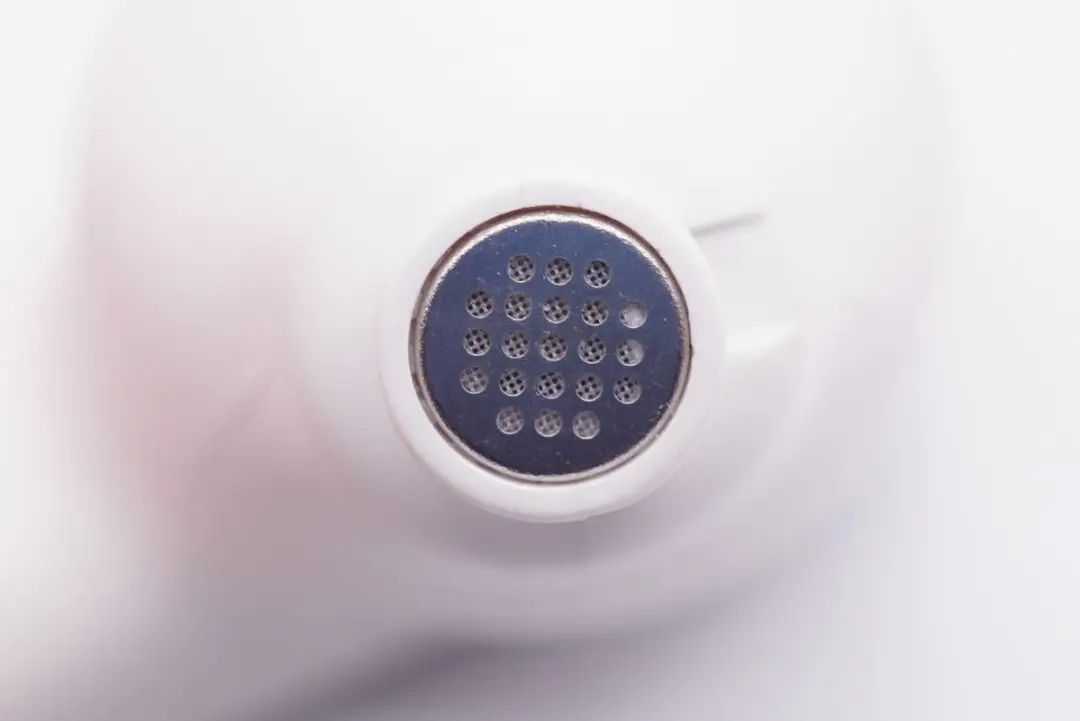

耳机出音嘴特写 ，金属网罩防护 ，内部还笼罩有一层防尘网。

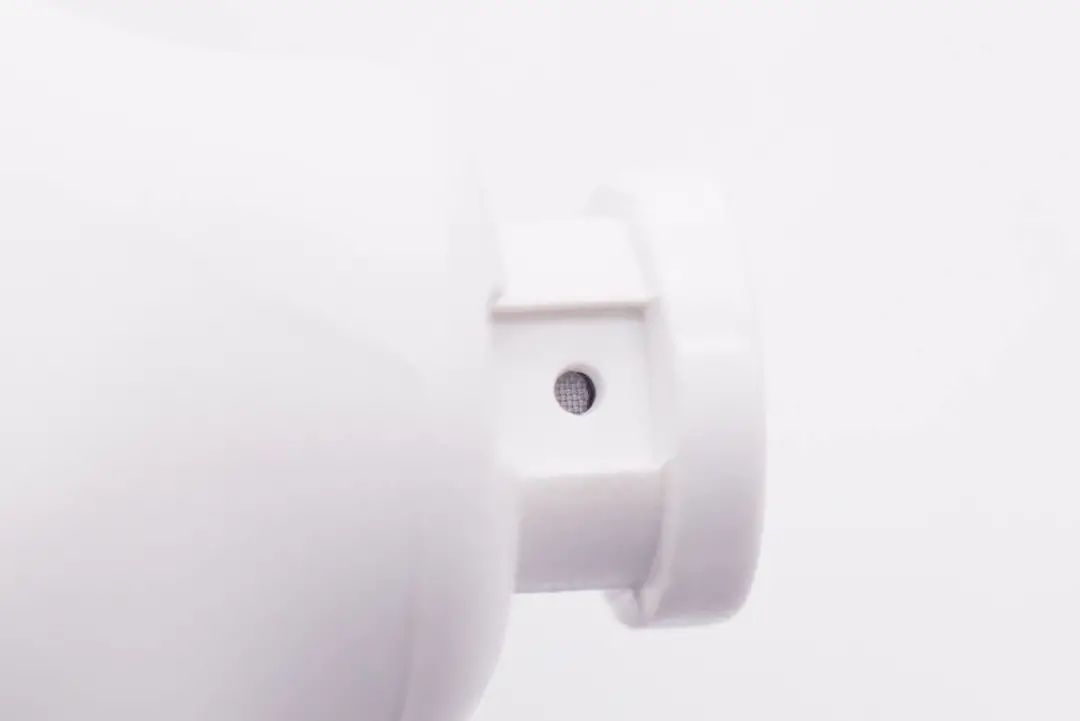

出音管侧边还设置有一颗调音孔 ，内部防尘网防护。

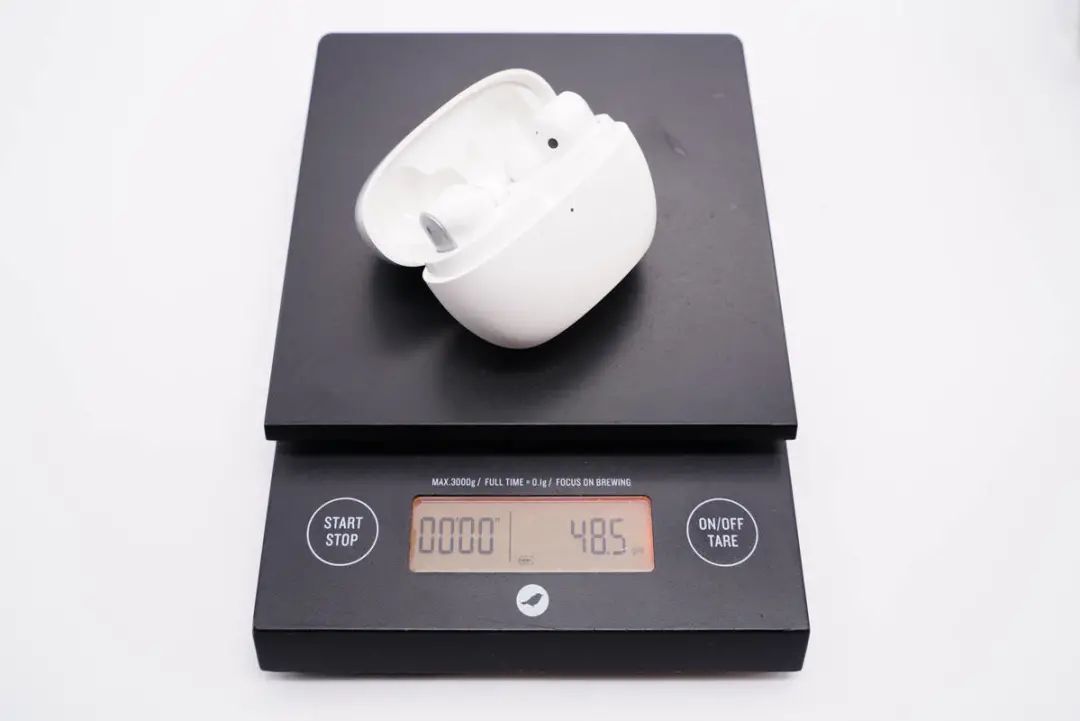

经我爱音频网实测 ，omthing AirFree2 真无线耳机整体重量约为48.5g。

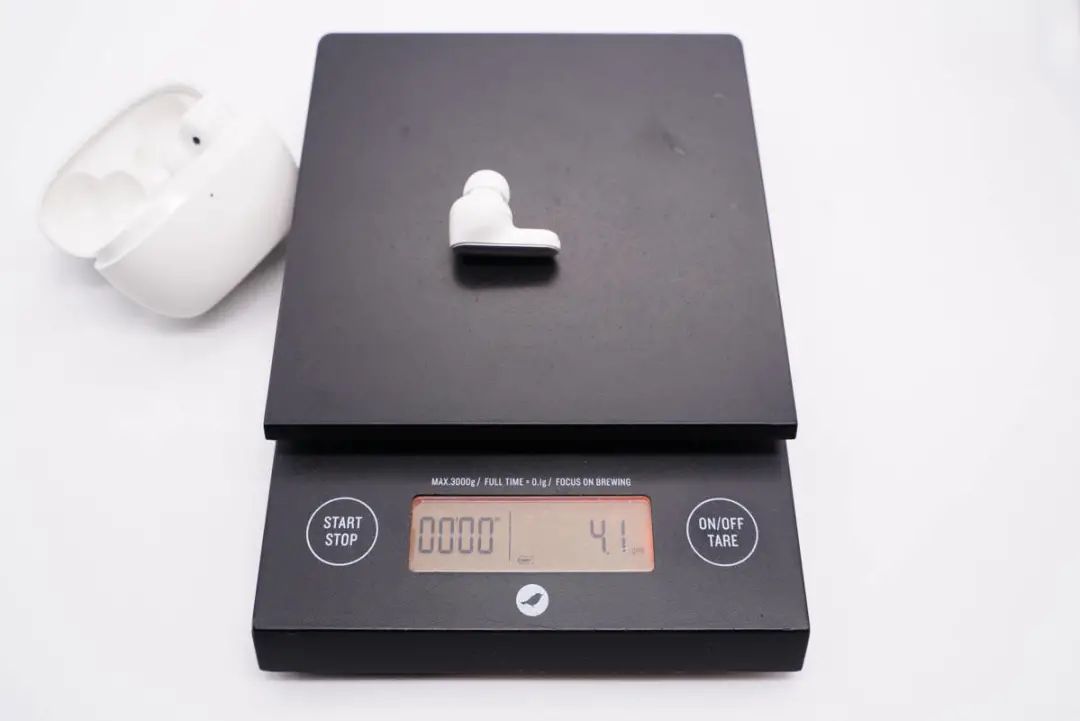

佩带耳塞的单只耳机重量仅约为4.1g ，很是的轻盈 ，提升佩带的恬静性。

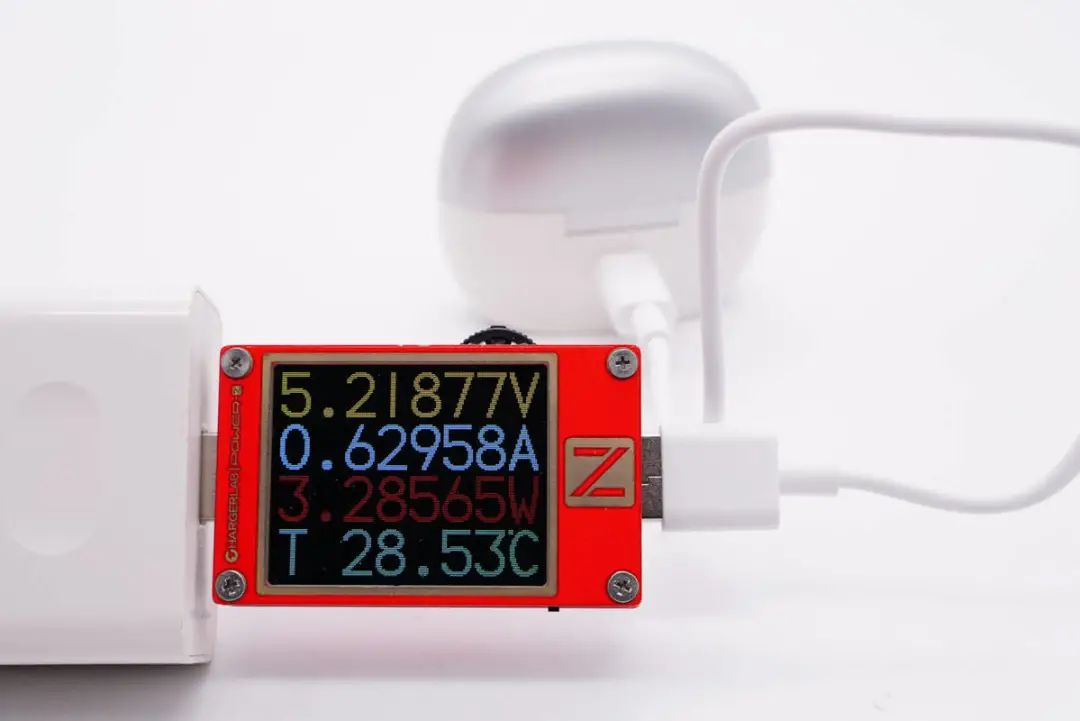

我爱音频网接纳ChargerLAB POWER-Z KT002便携式电源测试仪对omthing AirFree2 真无线耳机举行有线充电测试 ，输入功率约为3.29W。

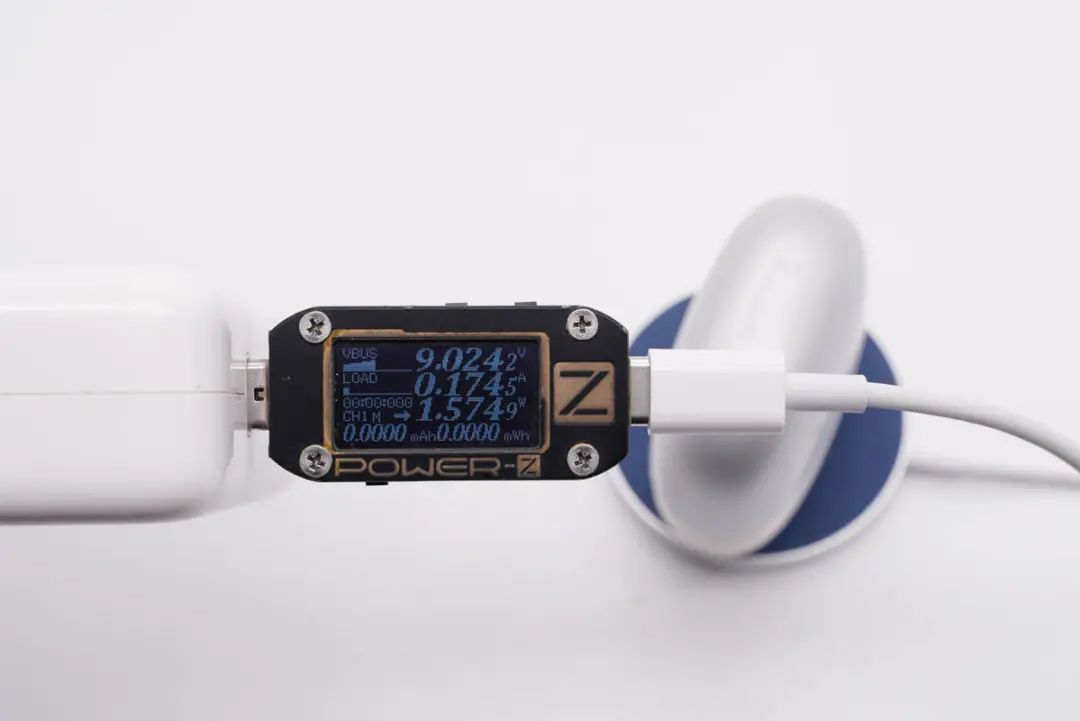

我爱音频网接纳ChargerLAB POWER-Z KM001C便携式电源测试仪对omthing AirFree2 真无线耳机举行无线充电测试 ，充电功率约为1.57W。
二、omthing AirFree2 真无线耳机拆解
经由开箱 ，详细相识了这款产品的外观设计 ，下面进入拆解 ，看看内部结构设置~
充电盒拆解

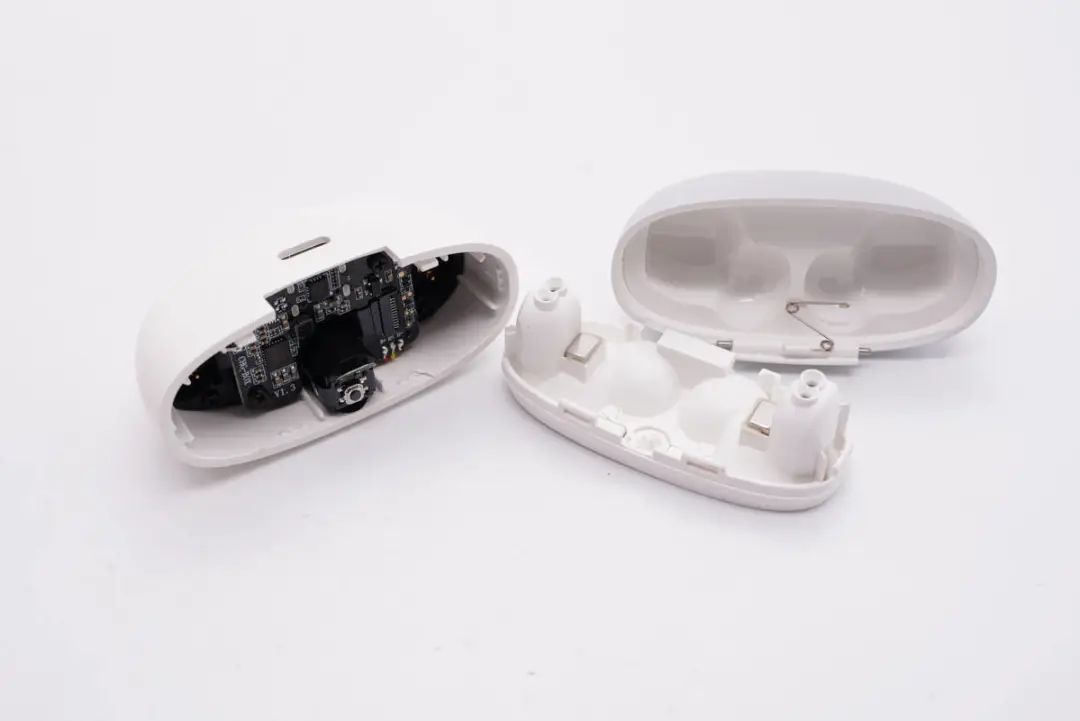

撬开充电座舱 ，充电盒内元器件并未牢靠在座舱上 ，而是充电盒壳体内。

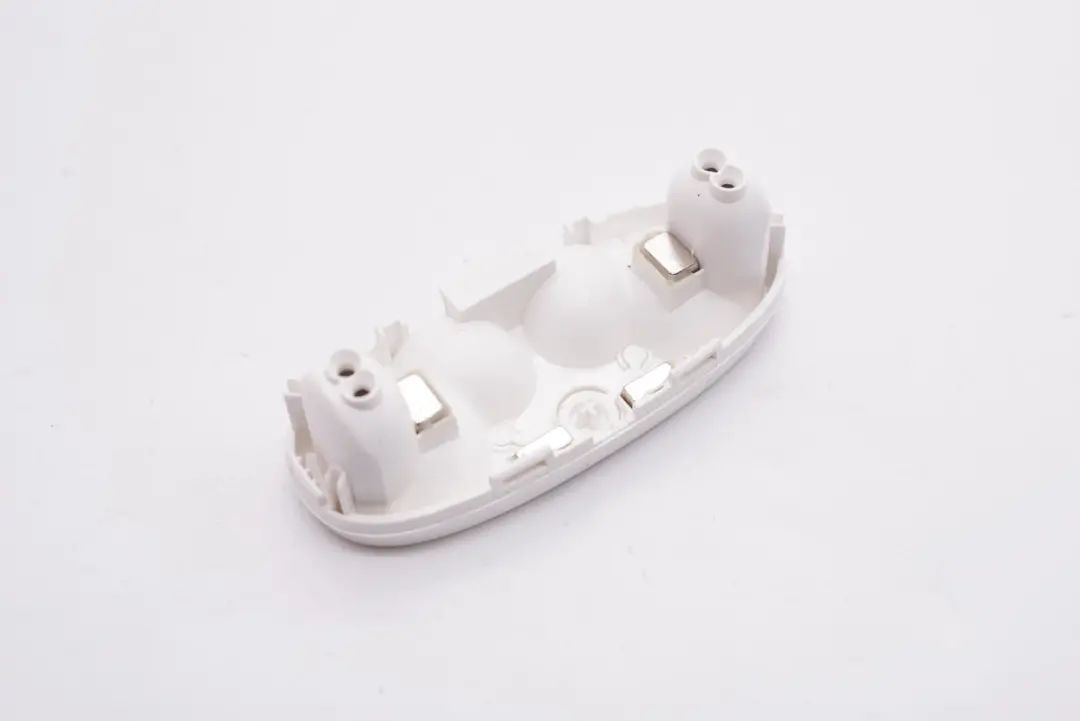

座舱底部特写 ，有四颗磁铁用于吸附耳机和充电盒。

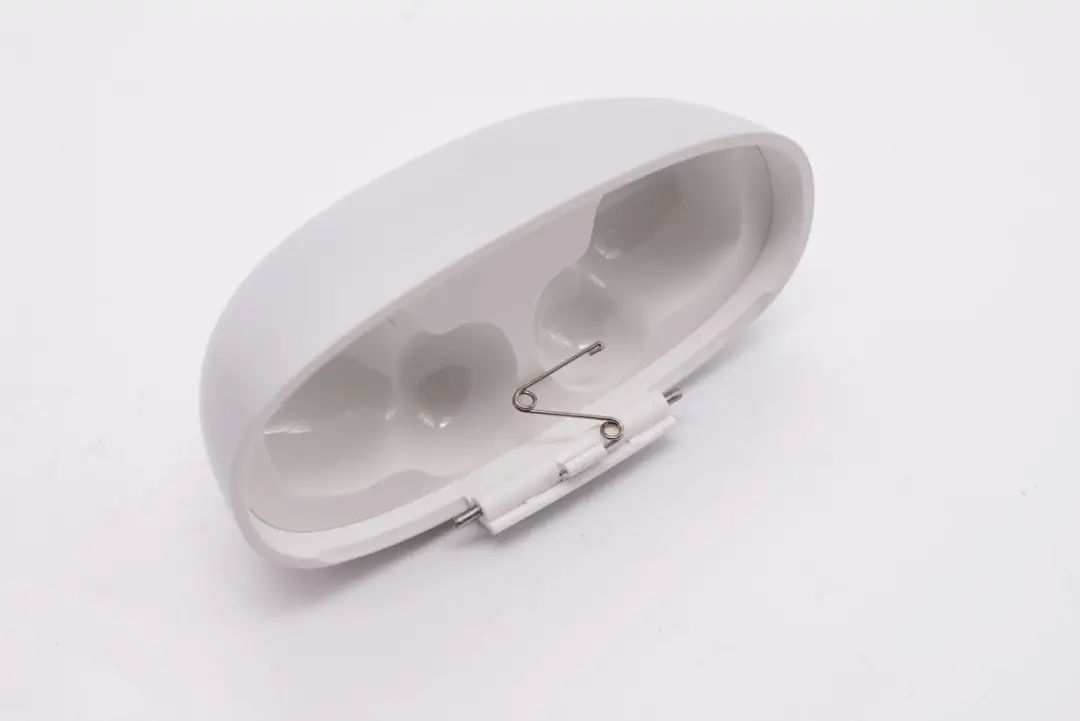

充电盒开盖转轴处接纳弹簧增添阻尼手感。
腔体底部框架通过四颗螺丝牢靠在壳体上。

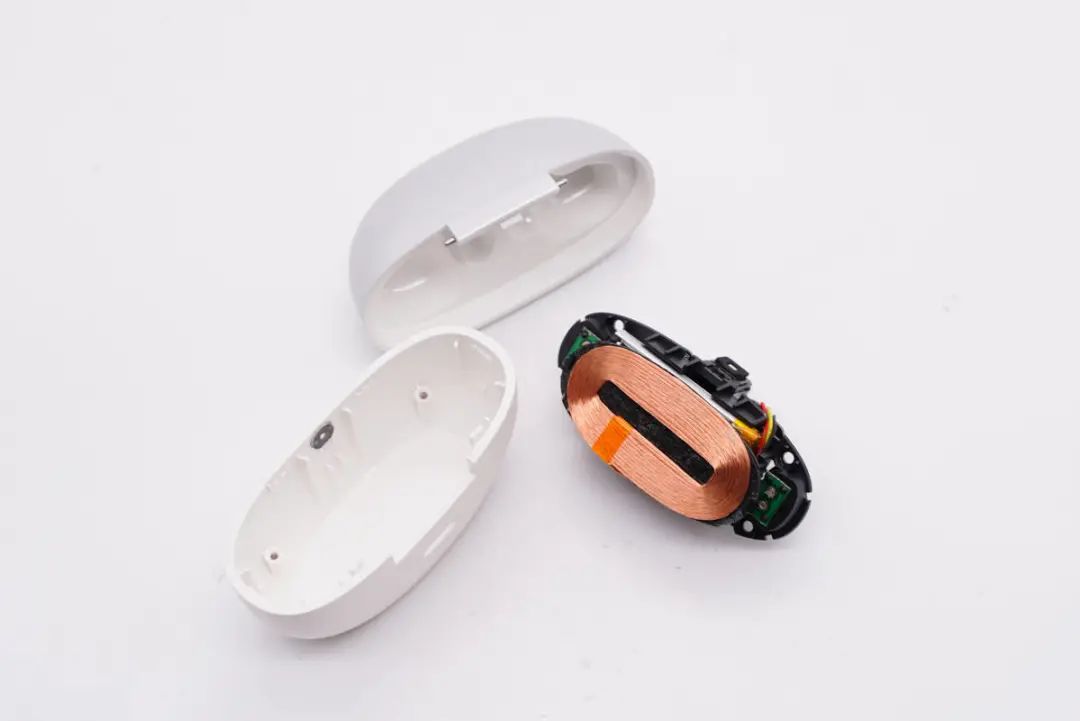

卸掉螺丝取出充电盒内元器件。

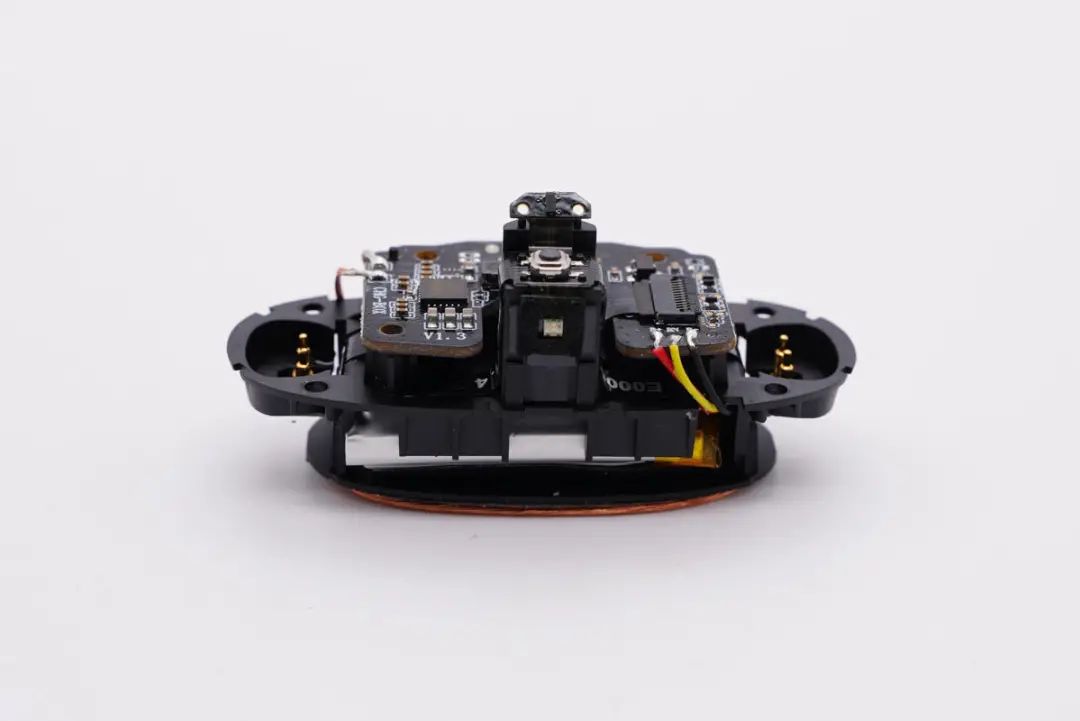

框架顶部牢靠主板单位 ，主板下方贴有一条FPC排线 ，通过ZIF毗连器毗连到主板 ，排线两头是充电顶针。

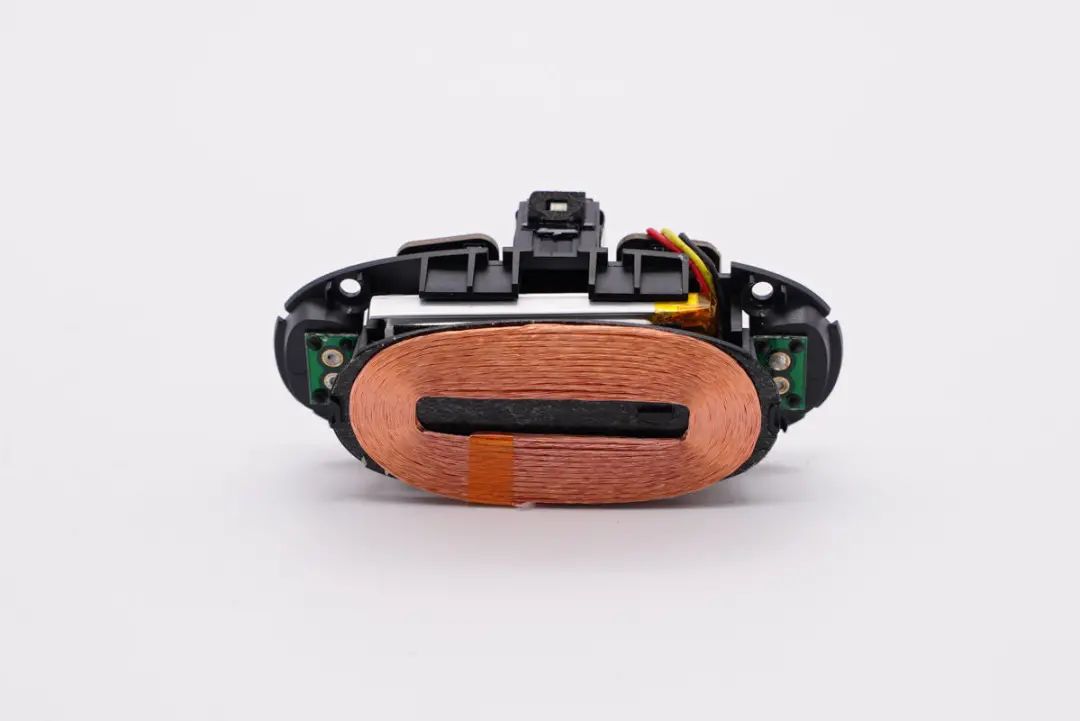

底部是无线充电吸收线圈 ，电池位于中心位置 ，起到很好的�；ぷ饔�。
正面LED指示灯同样设置在了FPC排线上。

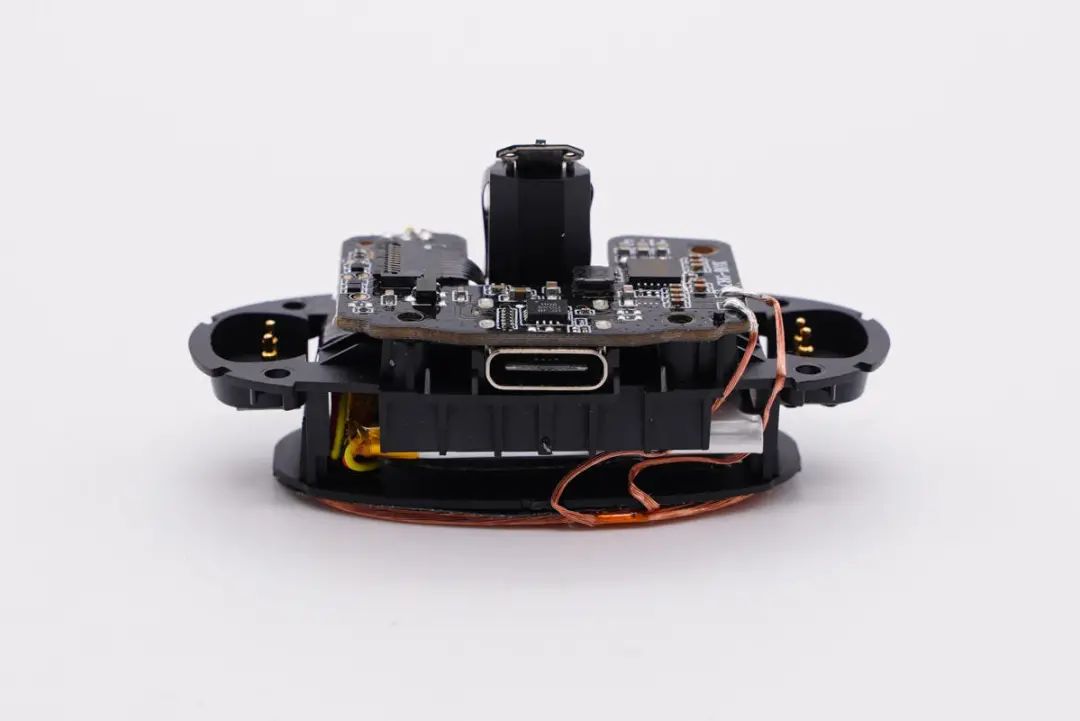

背面是Type-C充电接口。

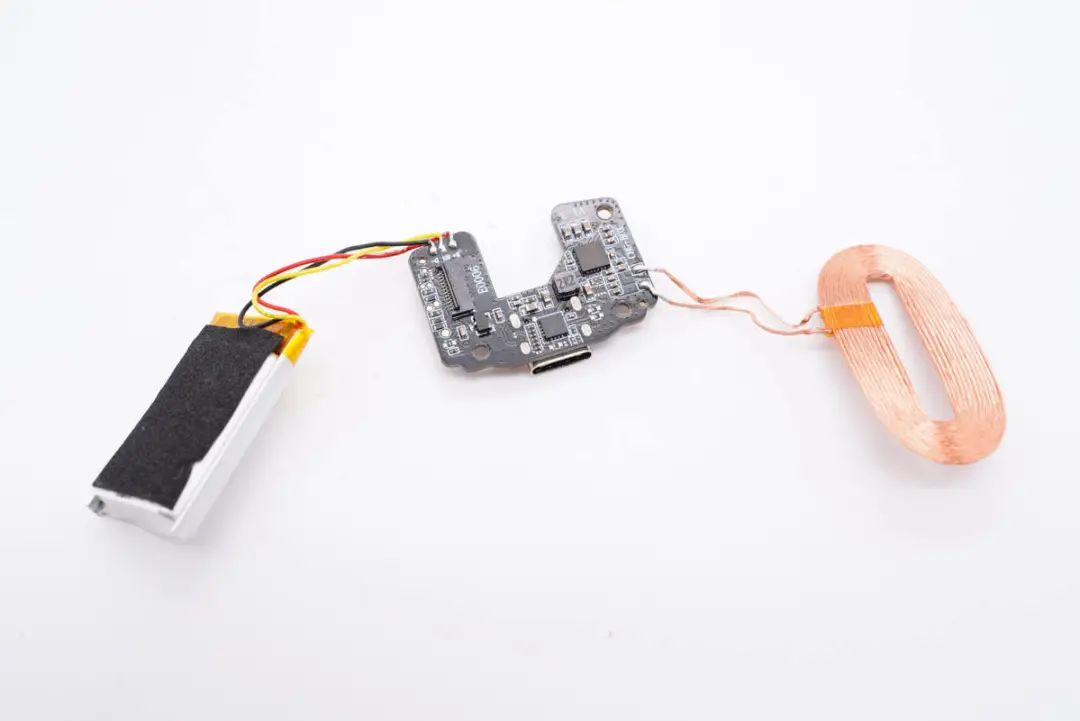

主板、电池和无线充电吸收线圈电路一览。

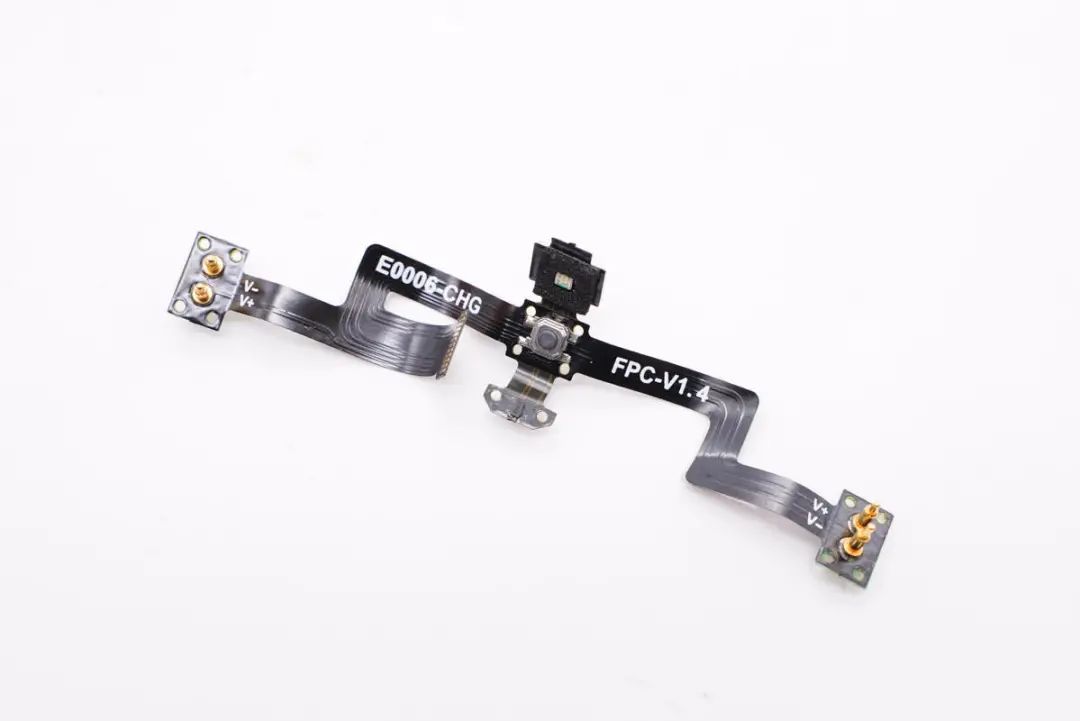

FPC排线电路一览。

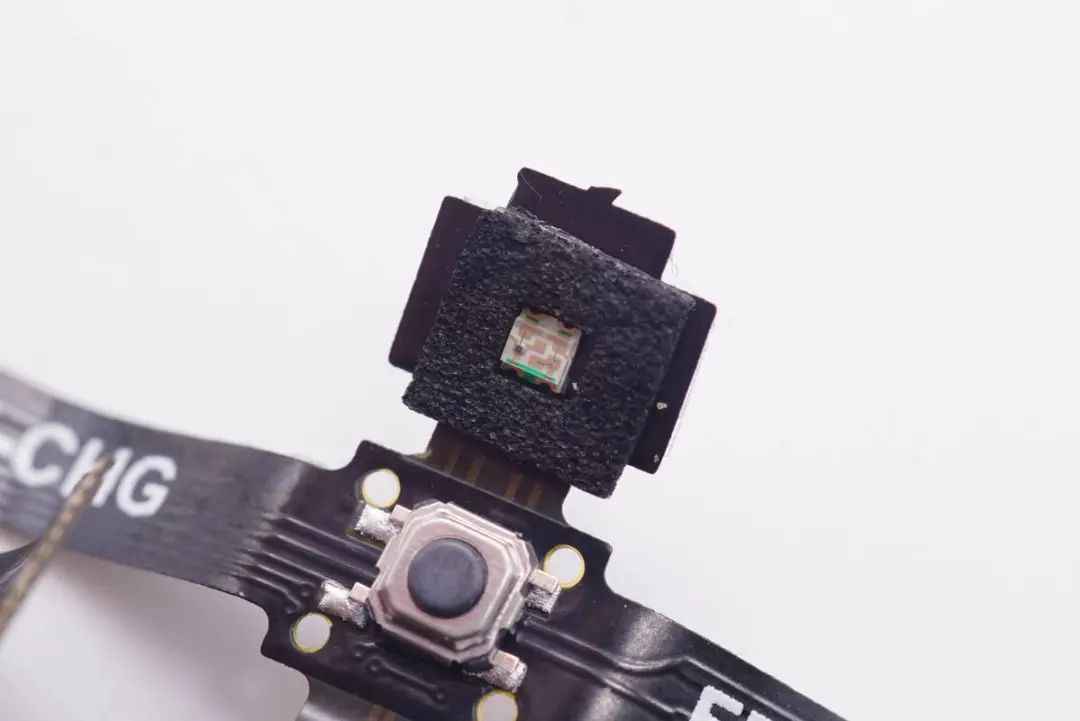

LED指示灯特写 ，支持多种颜色 ，用于反响充电盒状态。

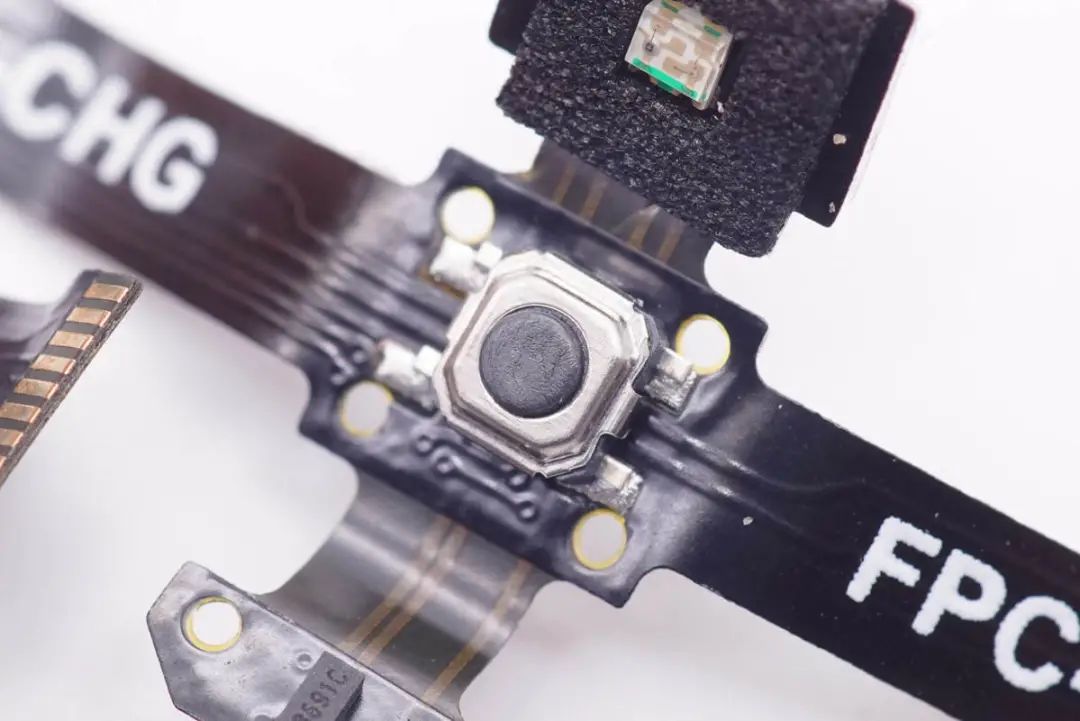

蓝牙配对功效按键特写。

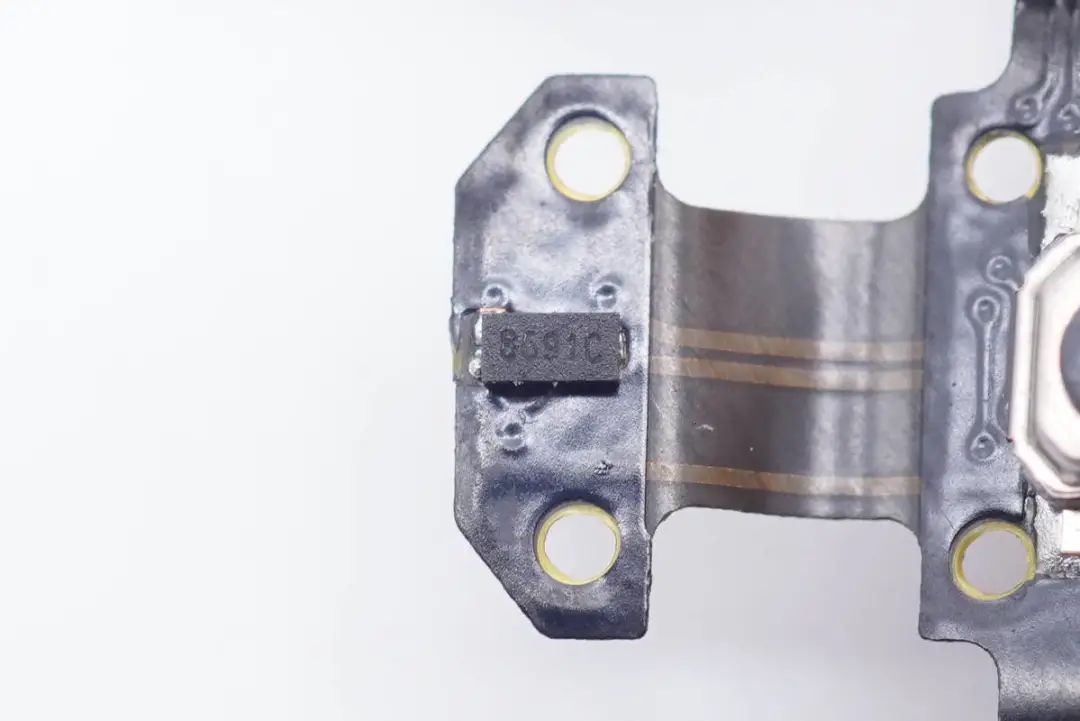

丝印8691C的霍尔元件 ，通过感知充电盒盖翻开/闭适时的磁场转变（霍尔效应） ，通知耳机与已配对装备毗连/断开。

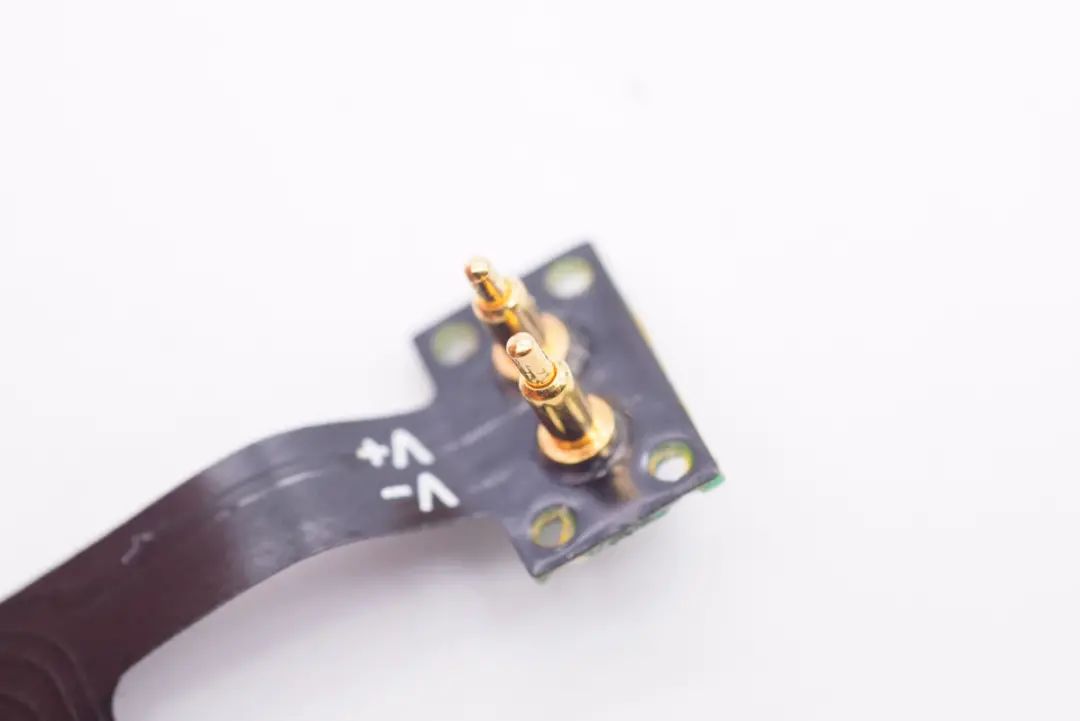

充电盒为耳机充电的pogo pin毗连器。

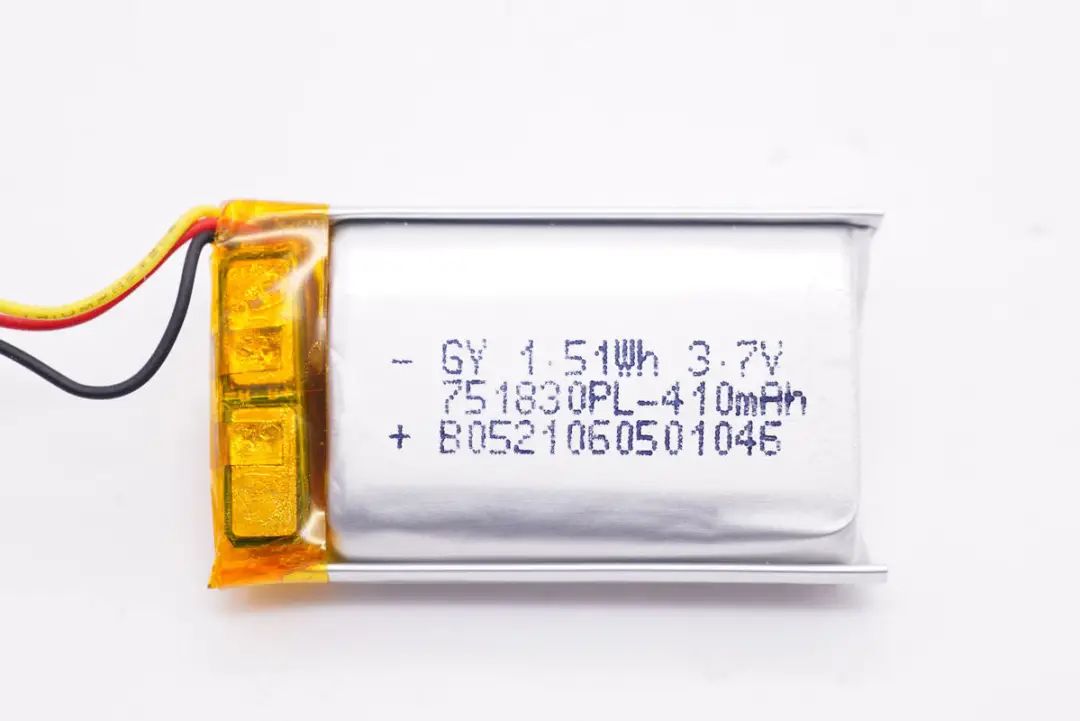

锂离子软包电池型号751830PL ，额定容量：410mAh/1.51Wh ，额定电压：3.7V。

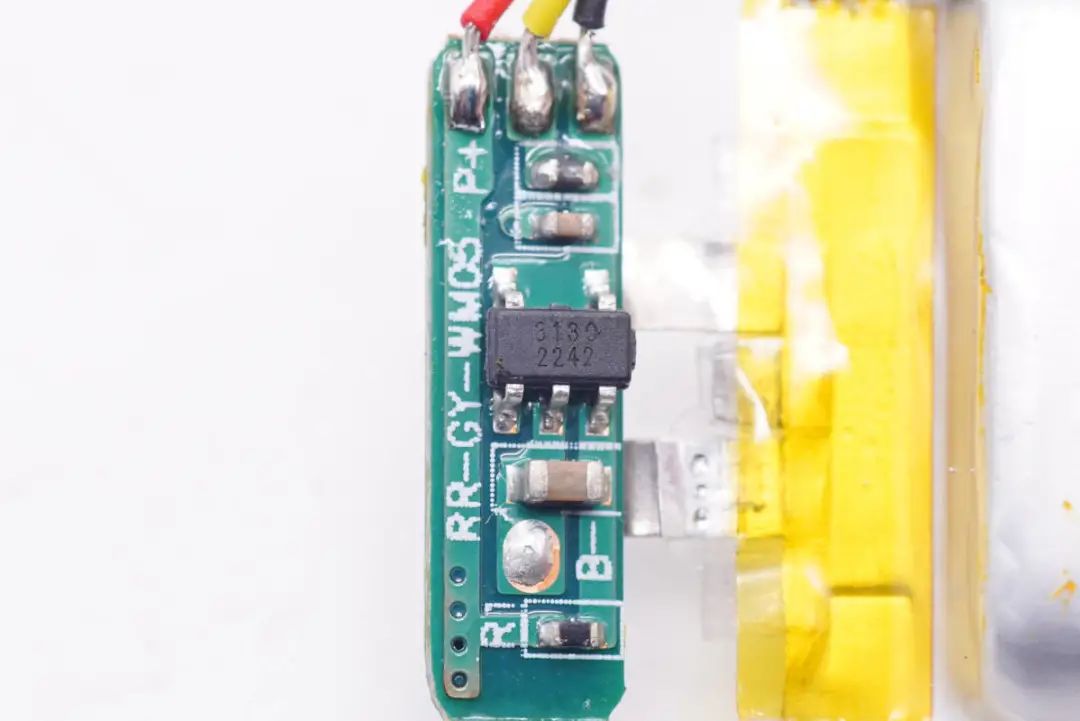

电池配备有电路�；ぐ搴鸵惶寤；�IC ，�；ぐ迳仙杏腥让舻缱杈傩形露燃觳�。

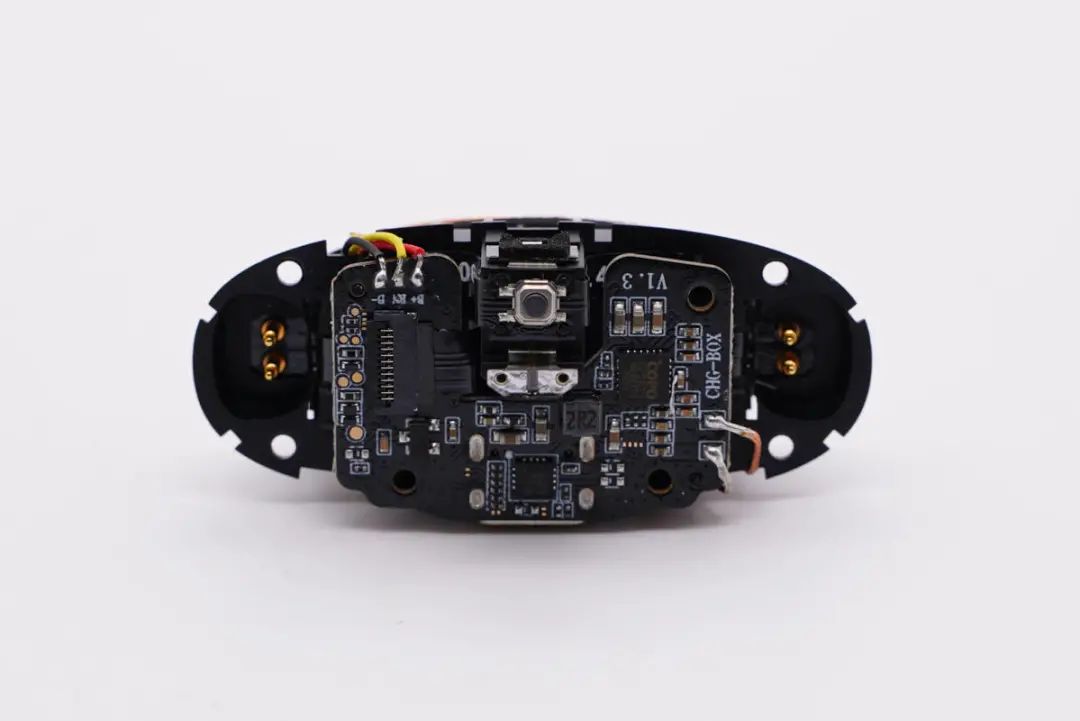

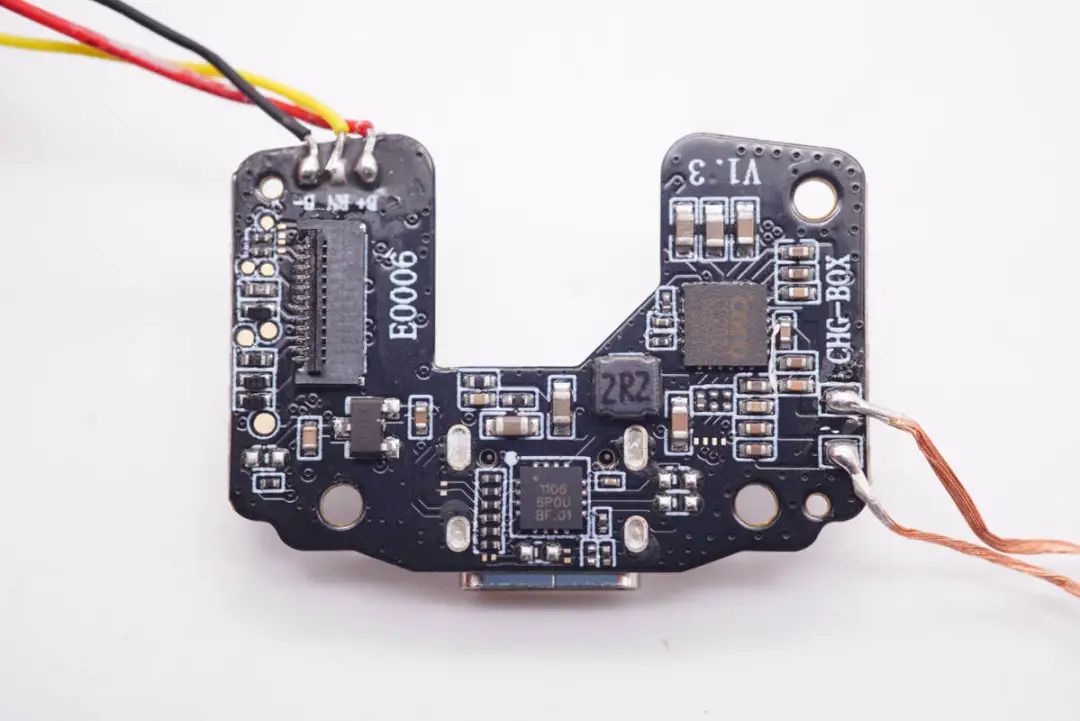

充电盒主板正面电路一览。

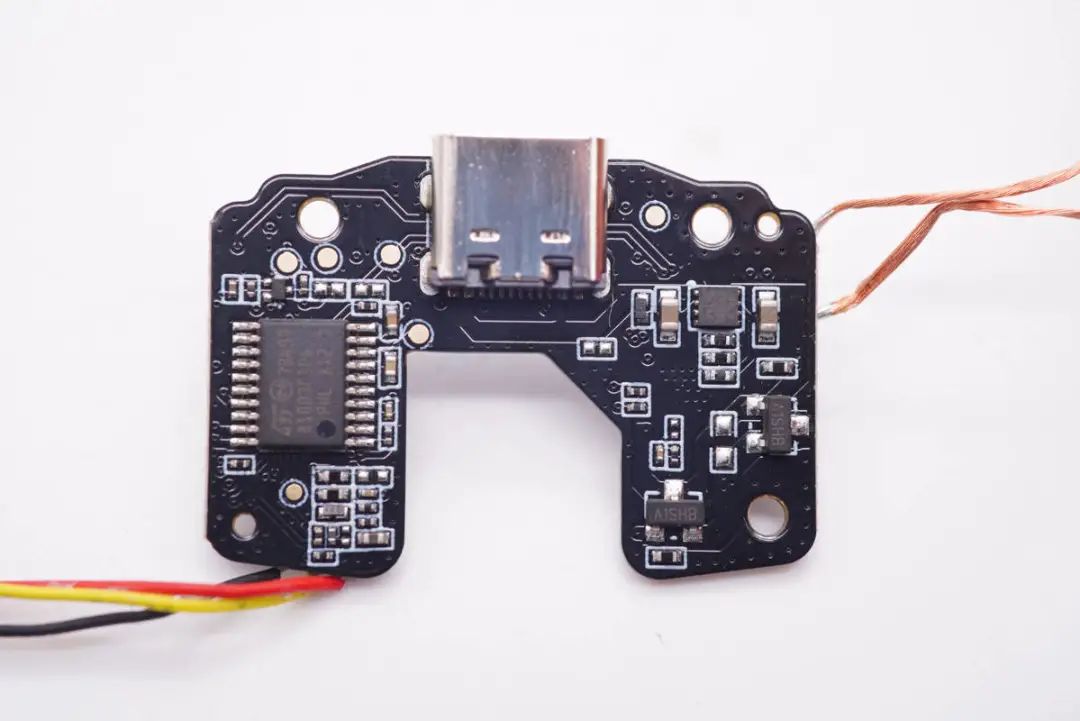

充电盒主板背面电路一览。

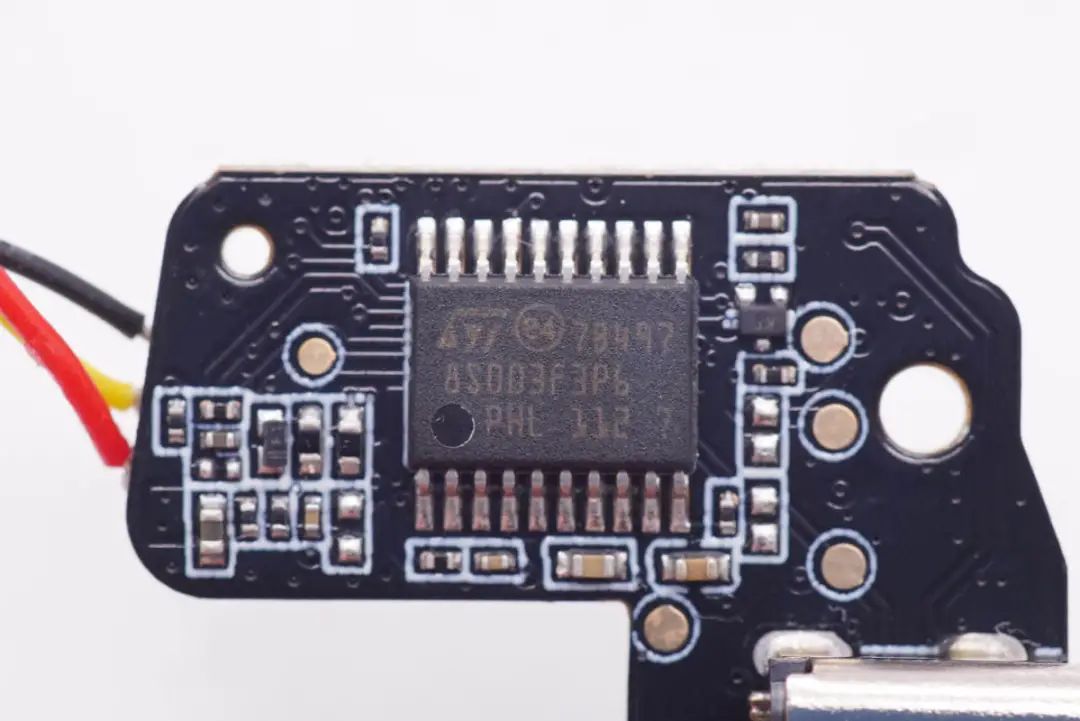

ST意法半导体 STM8S003F3 是一颗具有8KB闪存、16MHz CPU、集成EEPROM的8位MCU ，用于充电盒整机控制。

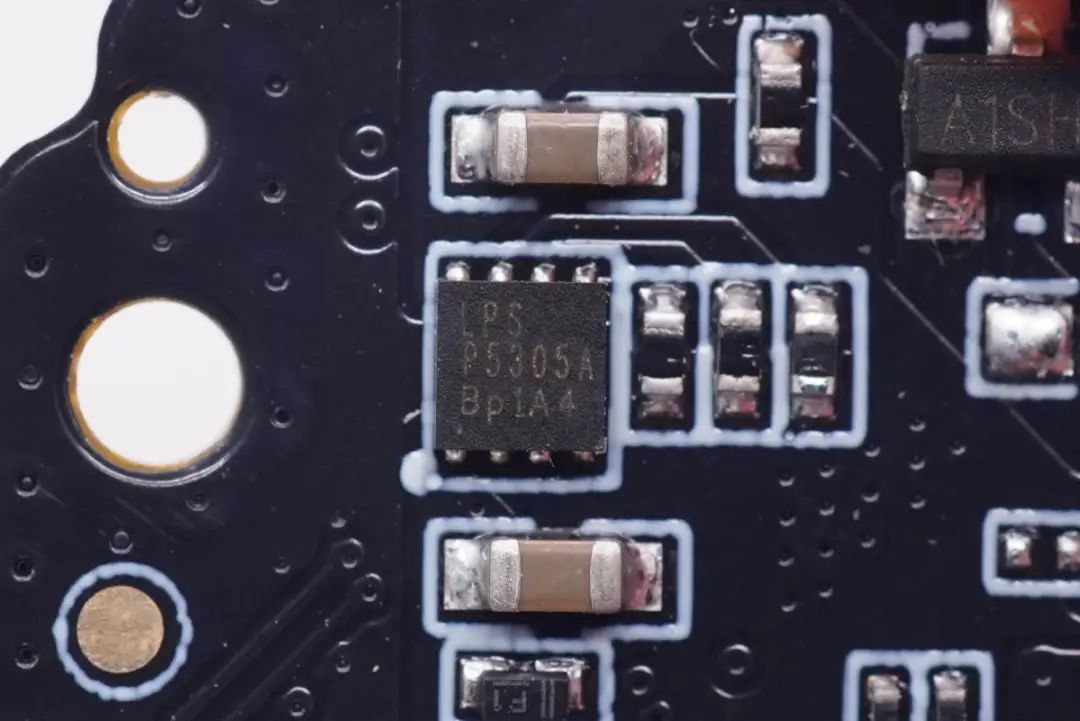

LP5305过压过流�；�IC ，同时支持锂电池充电器前端�；� ，在电池过压时断开充电器输入 ，提供完整周全的�；すπ�。

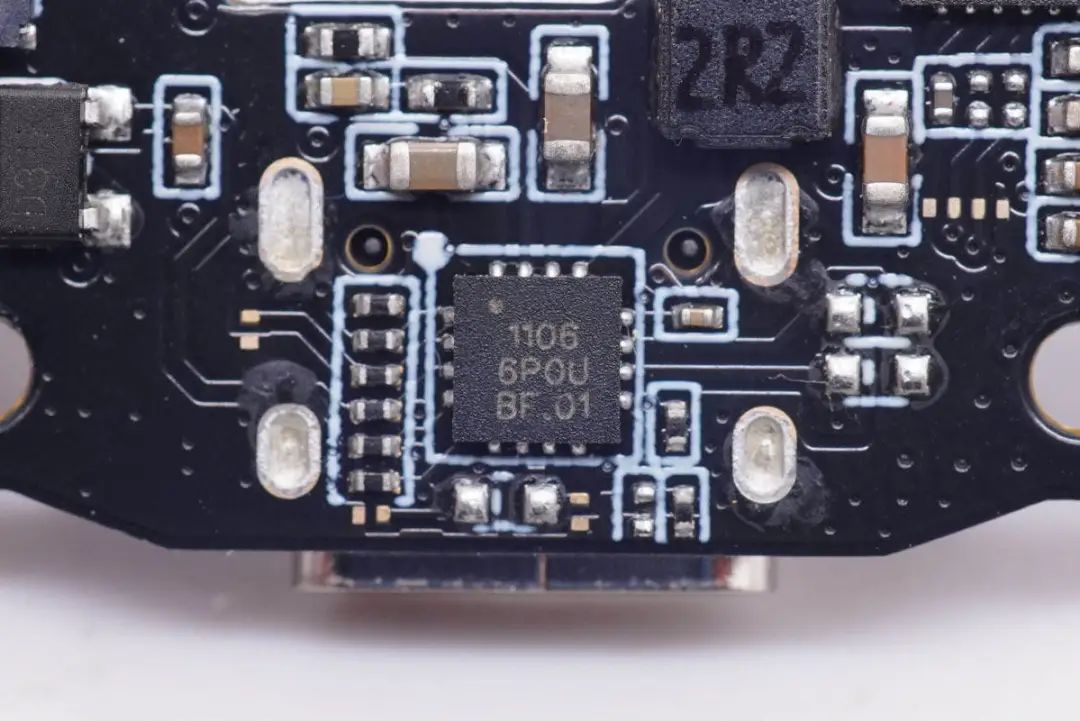

ICP1106电源治理芯片 ，集成了开关充电 ，Boost同步升压 ，电源路径治理 ，双耳自力插拔检测 ，双向通讯 ，OVP ，OCP �；さ裙π� ，具有性能强盛 ，集成度高 ，外围电路简朴等特点。
LY来远电子ICP1106详细资料图。

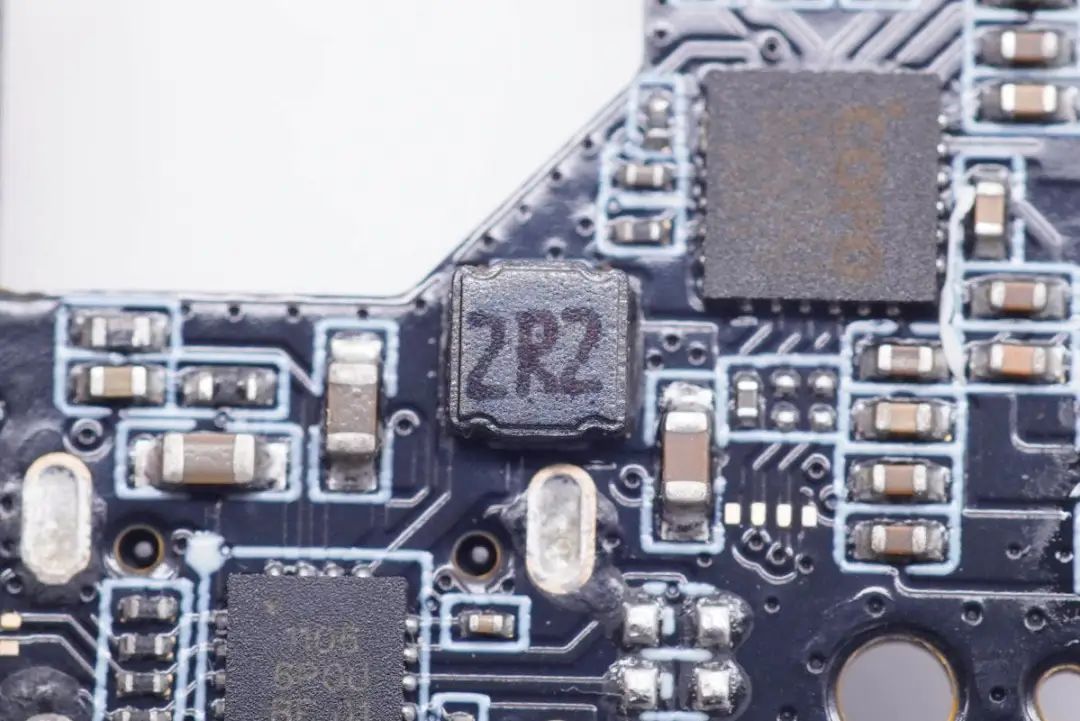

2R2电感配合ICP1106举行电池充放电治理。

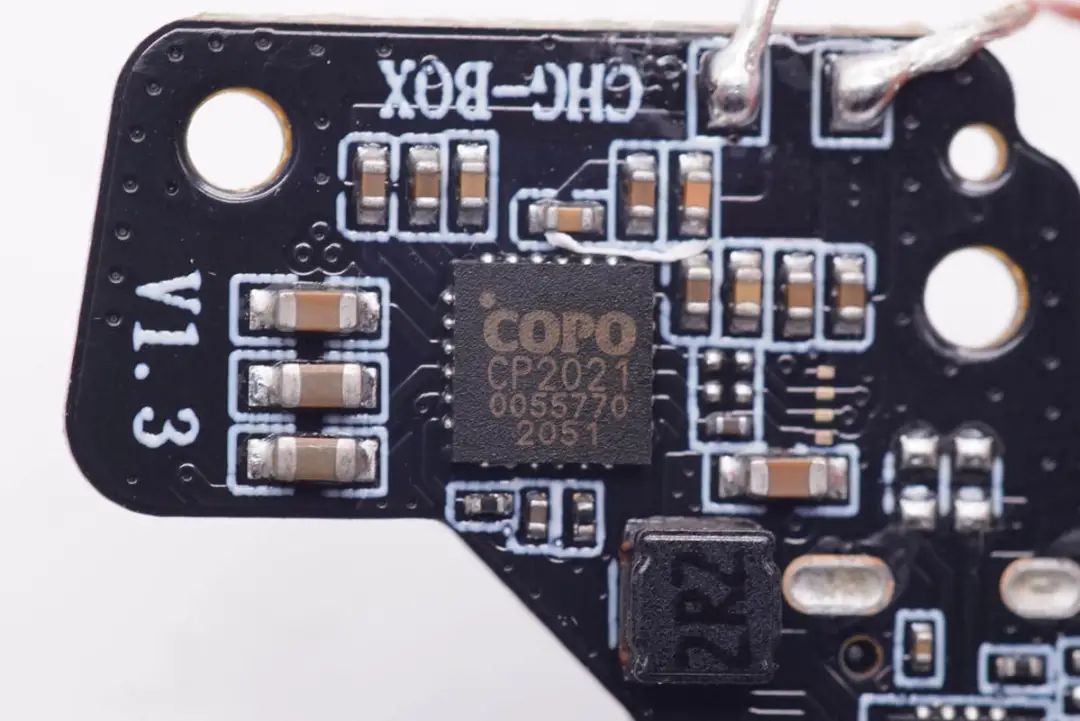

COPO酷珀微CP2021高集成度2.5W无线充电吸收芯片 ，切合WPC 1.2.4版本Qi协议；输出电压5V ，输出电流可调 ，最大可到500mA；集成外部电源输入检测功效；集成过温 ，过压和输出过流�；�；集成温度监测、充电完成及和主机故障控制的多功效NTC控制引脚。
耳机拆解
沿合模线撬开耳机。

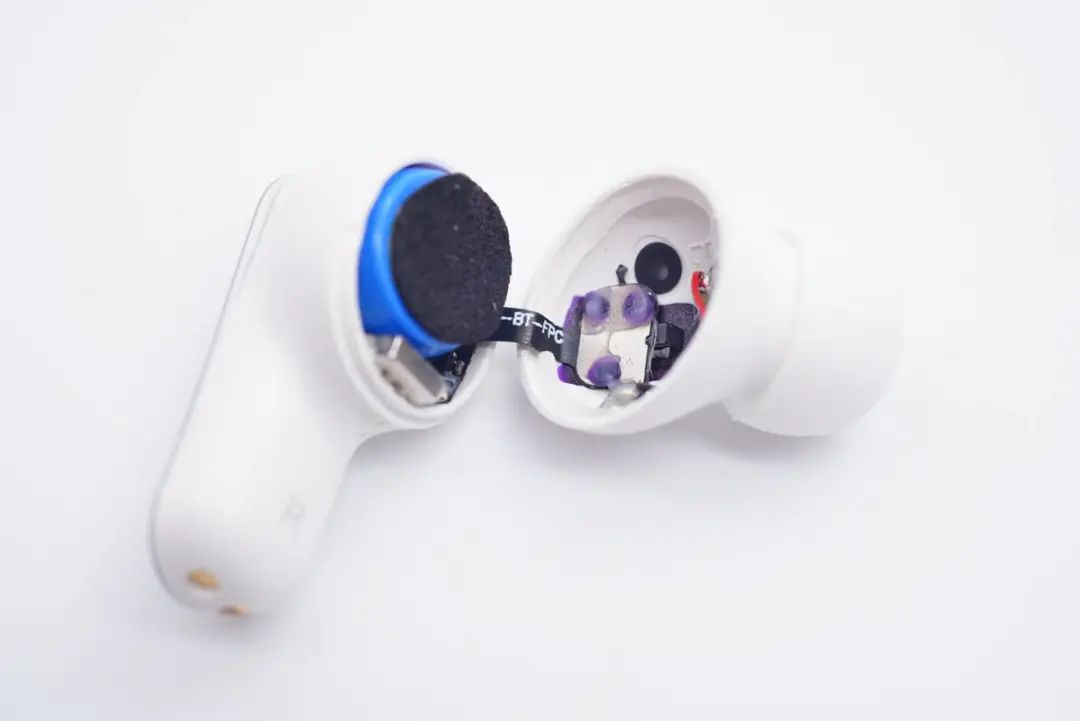

耳机头内扬声器、电池、光感元件毗连到一条FPC排线上 ，再与主板毗连。
FPC排线通过双面胶牢靠在腔体壁上 ，过孔毗连到主板。

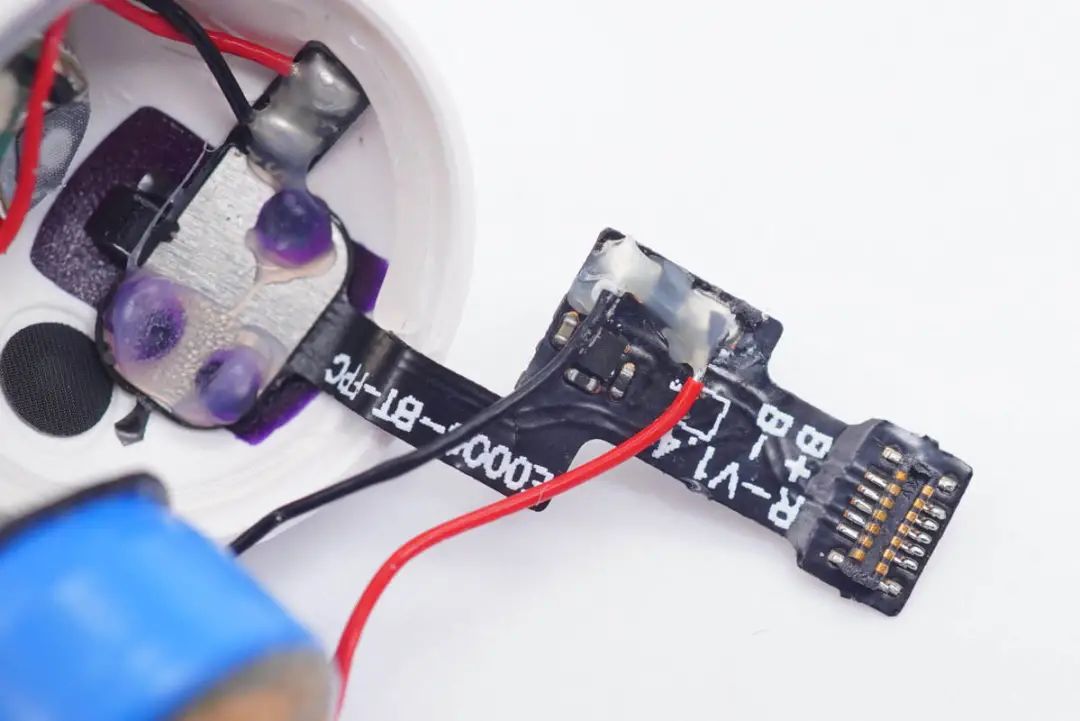

耳机头内FPC排线背面电路一览 ，导线焊点透明胶水加固防护。最后接纳BTB毗连器毗连到主板。

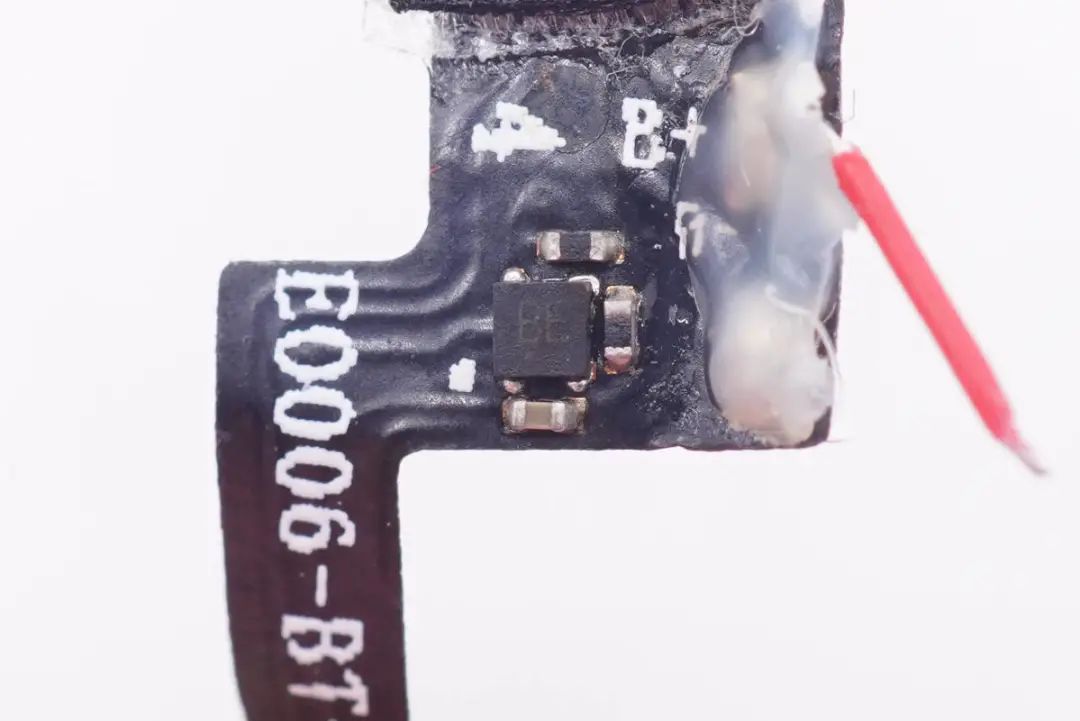

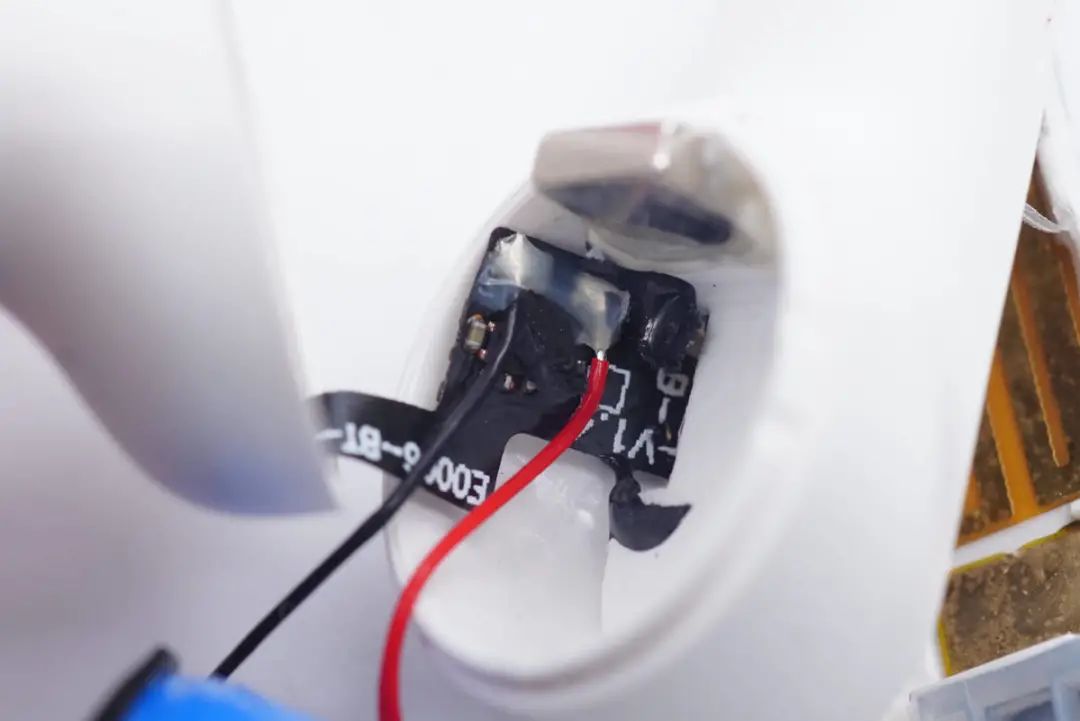

电池导线焊点处设置有一颗丝印BE的电池�；�IC。
FPC排线背面特写。

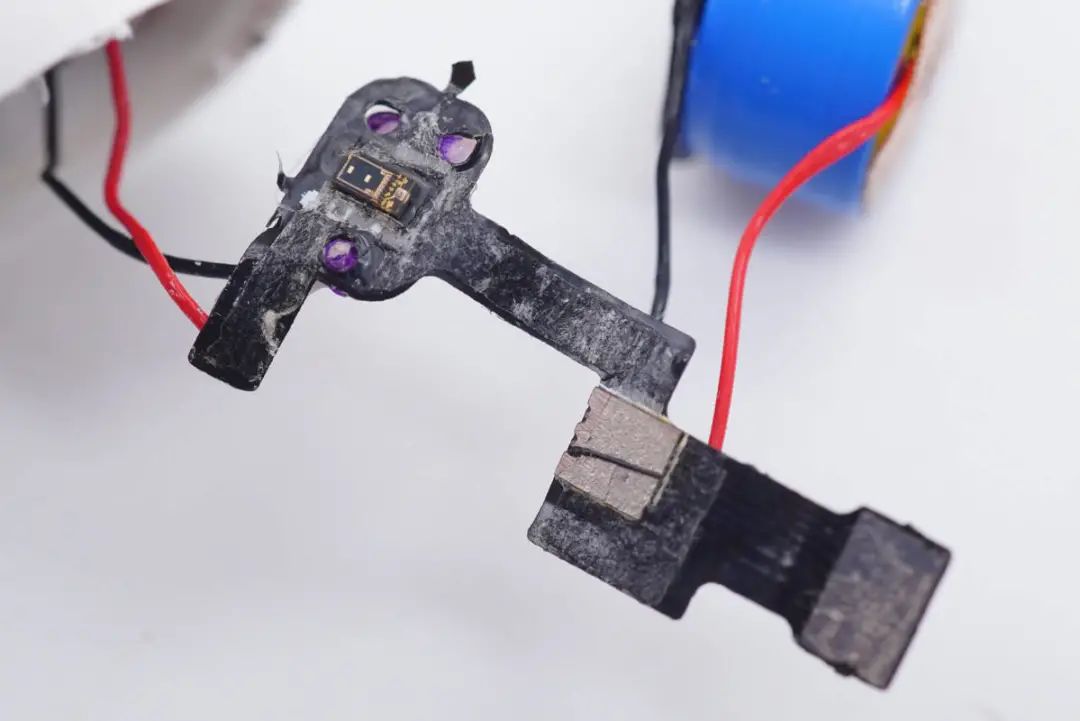

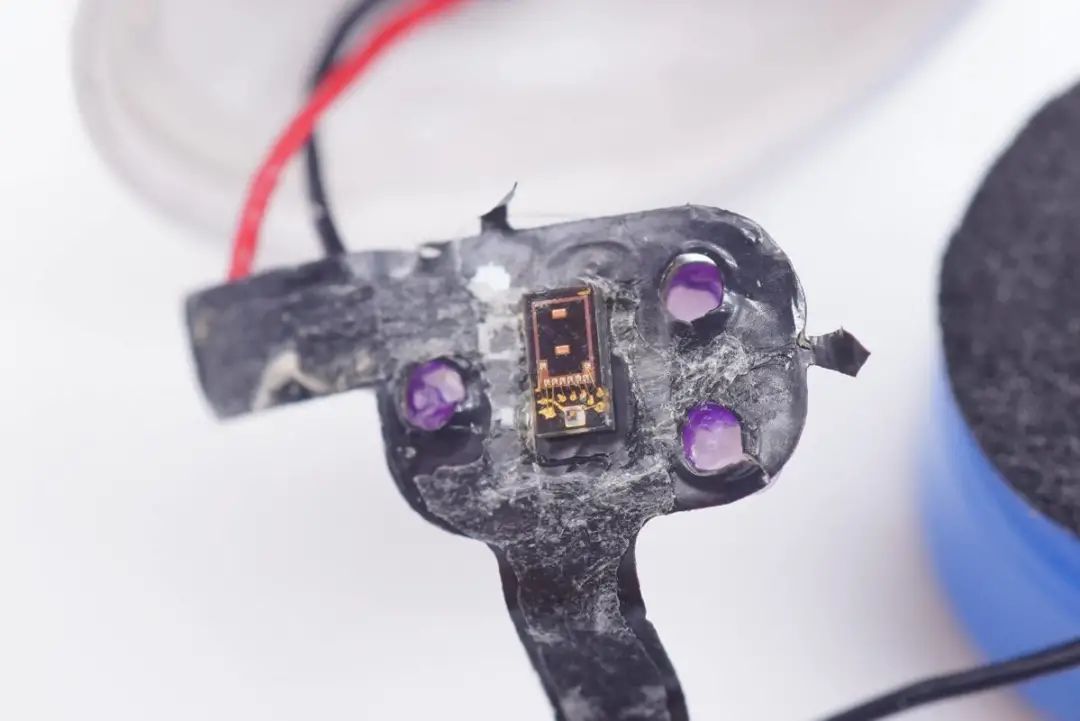

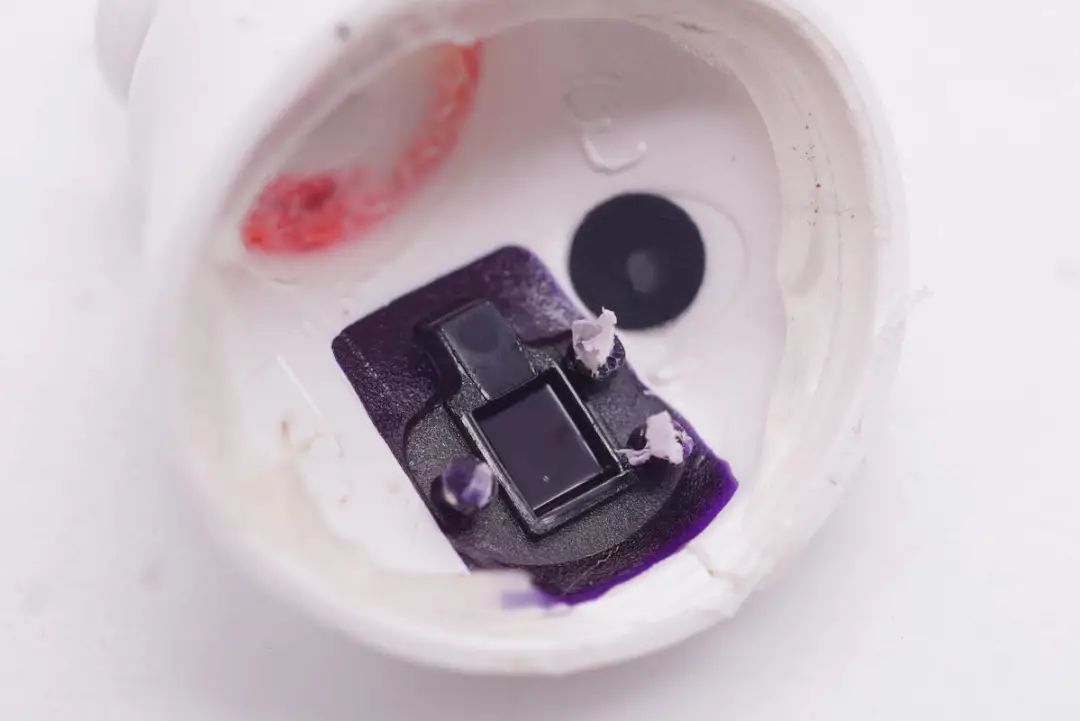

红外光学距离传感器特写 ，用于入耳检测功效 ，实现摘取自动暂停、佩带自动恢复播放。
前腔内光学入耳检测传感器玄色滤镜特写。

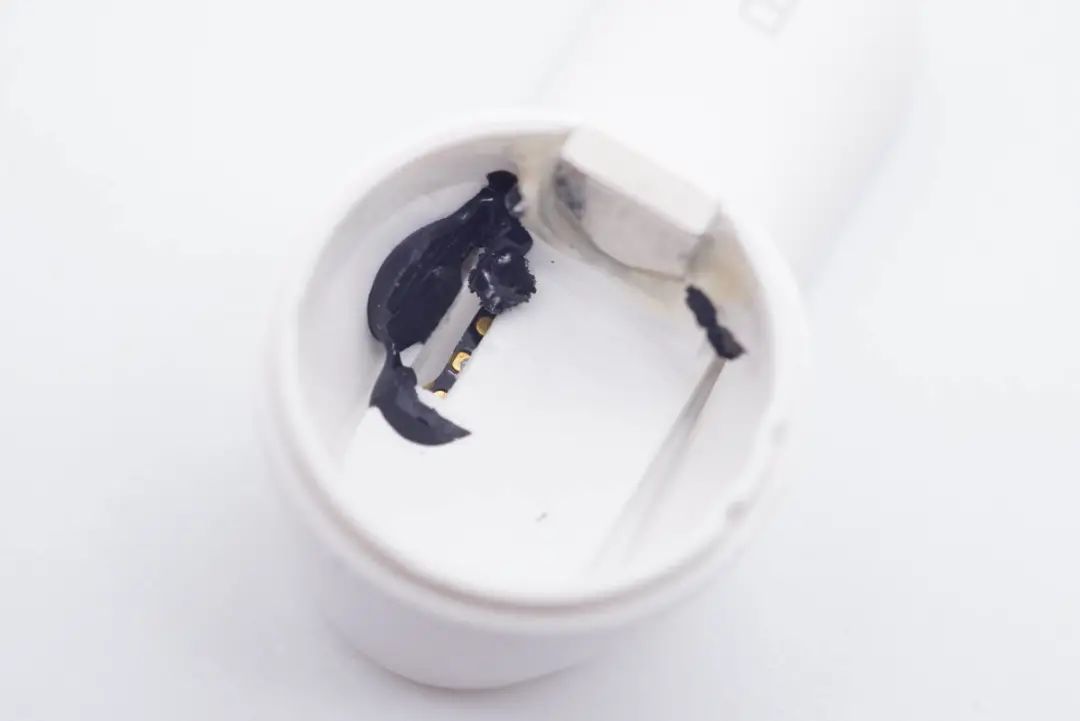

后腔内有挡板隔离主板和电池。
扬声器单位正面特写 ，胶水牢靠到耳机腔体内 ，金属外壳�；�。

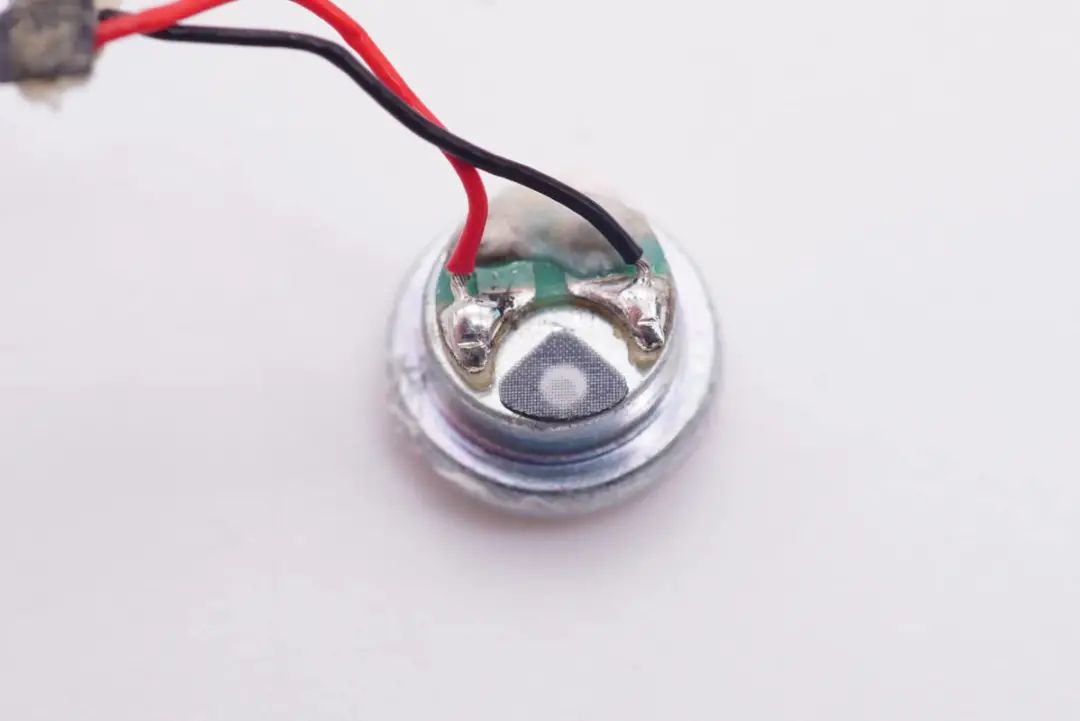

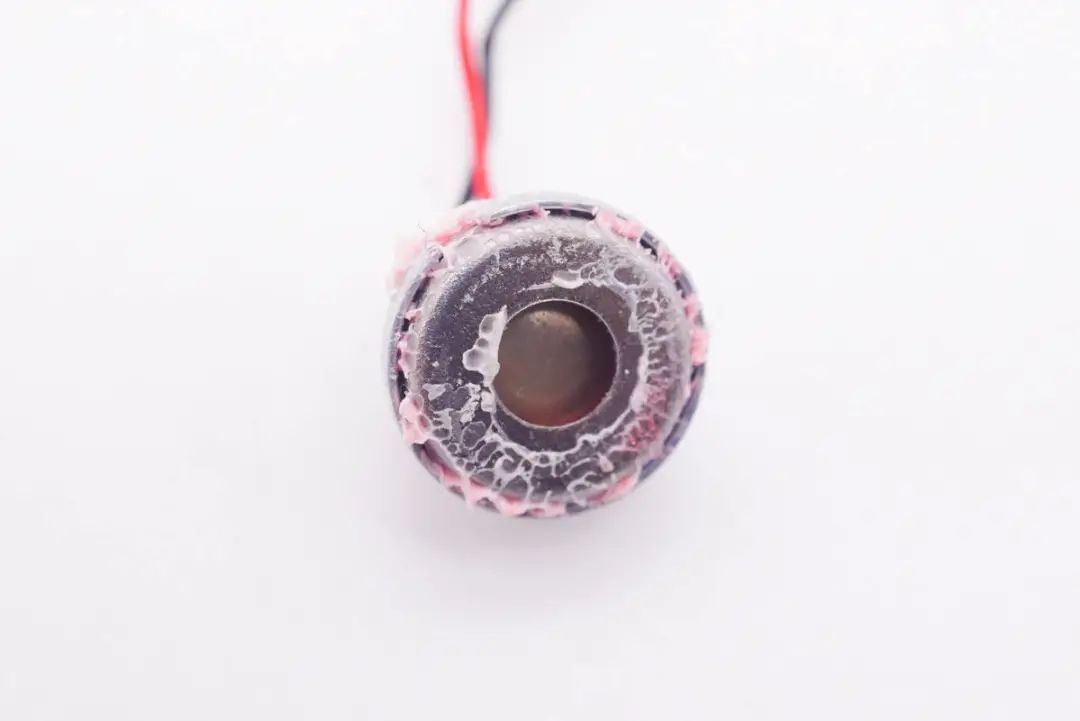

扬声器单位背部特写 ，设置有一个调音孔 ，贴防尘网防护。

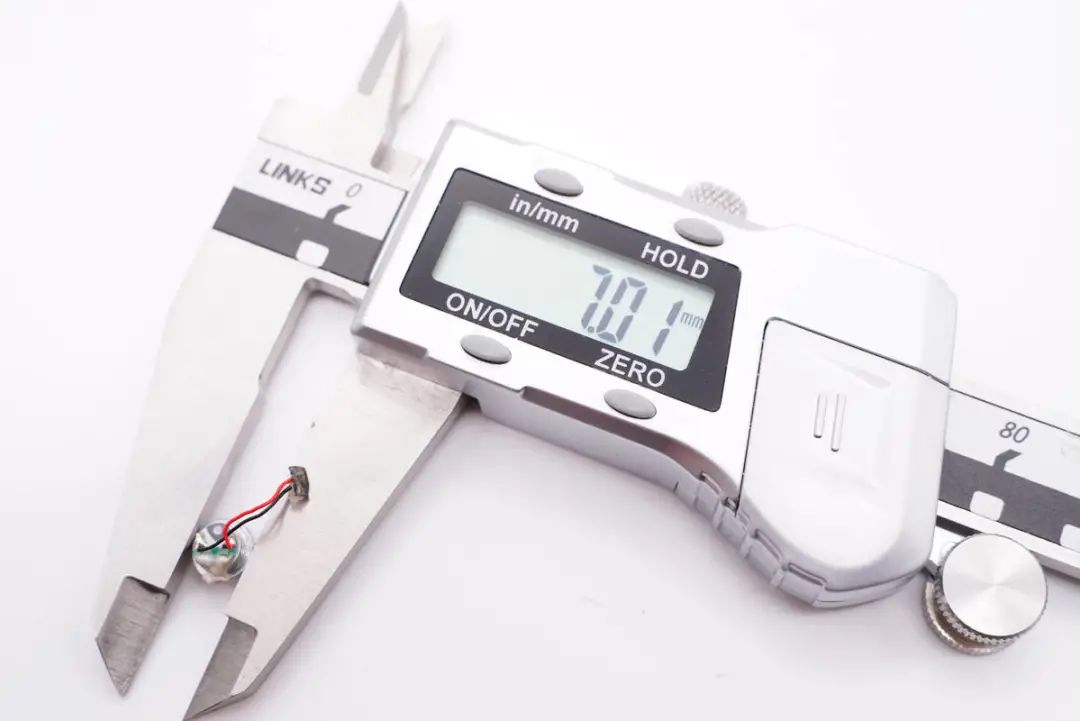

经我爱音频网实测 ，扬声器单位尺寸约为7mm。

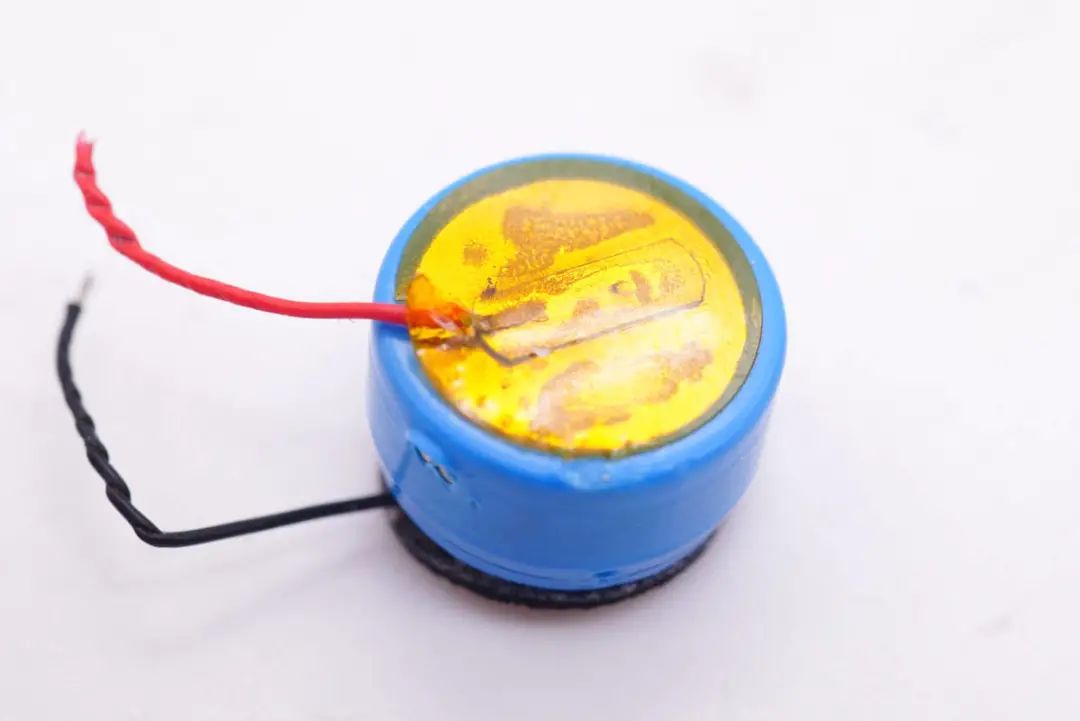

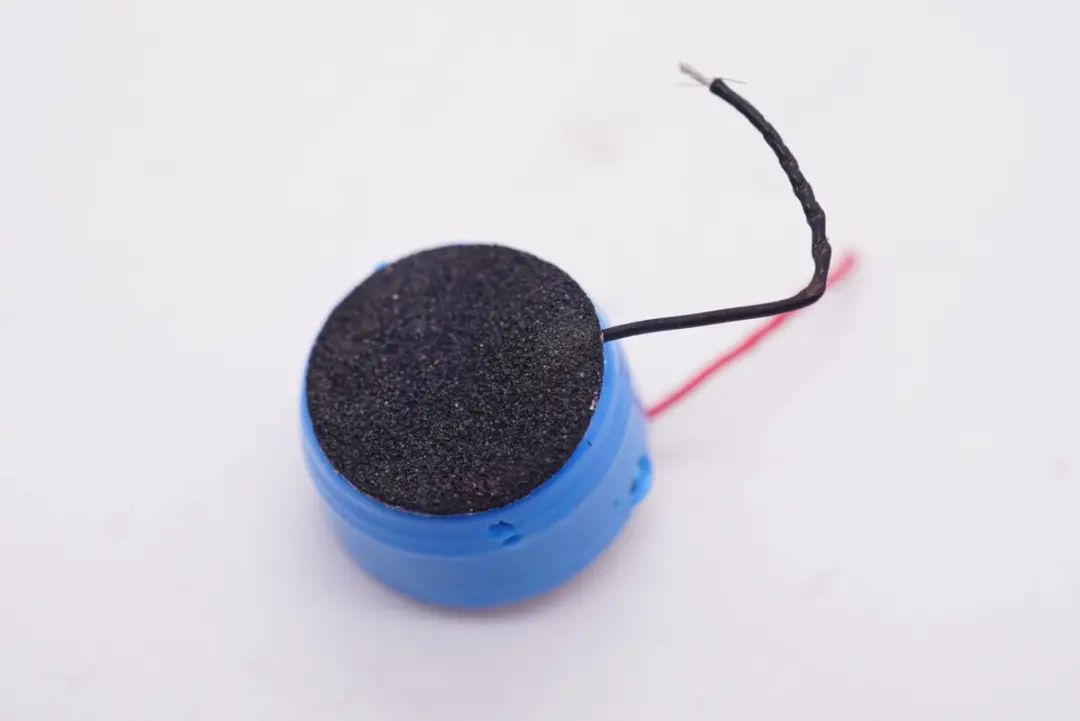

耳机内接纳磷浦壳扣式电池 ，电池一侧贴有缓冲垫。
正负极镍片上贴有绝缘胶带。电池上没有标注参数信息。

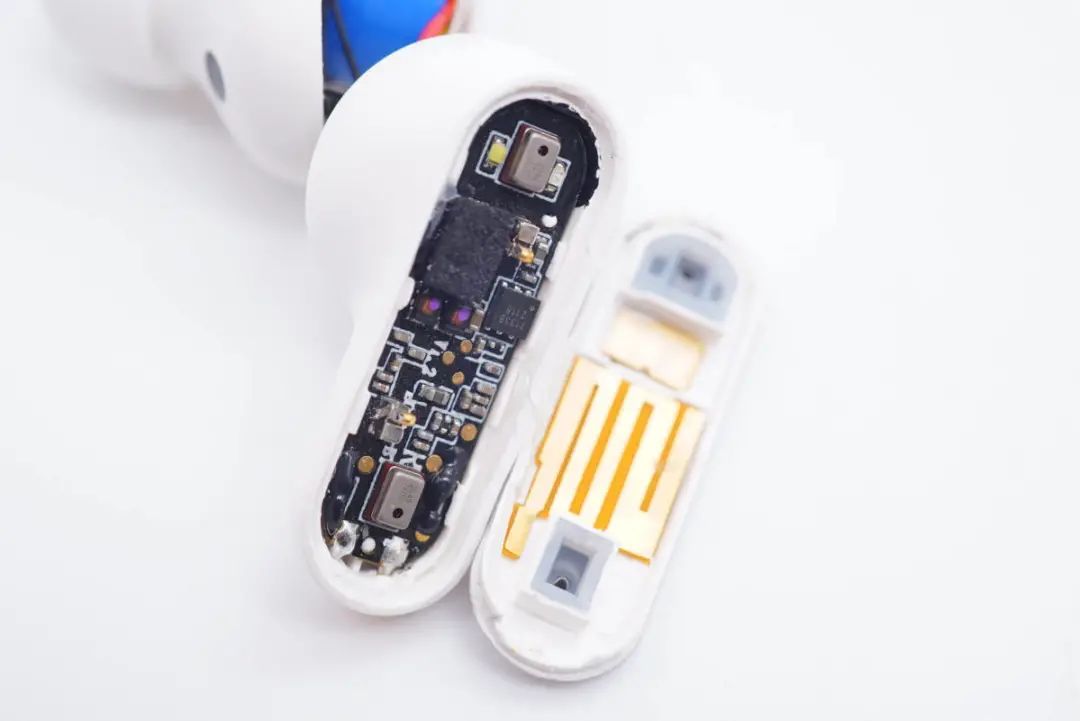

撬开耳机背部盖板 ，腔体内部结构一览。

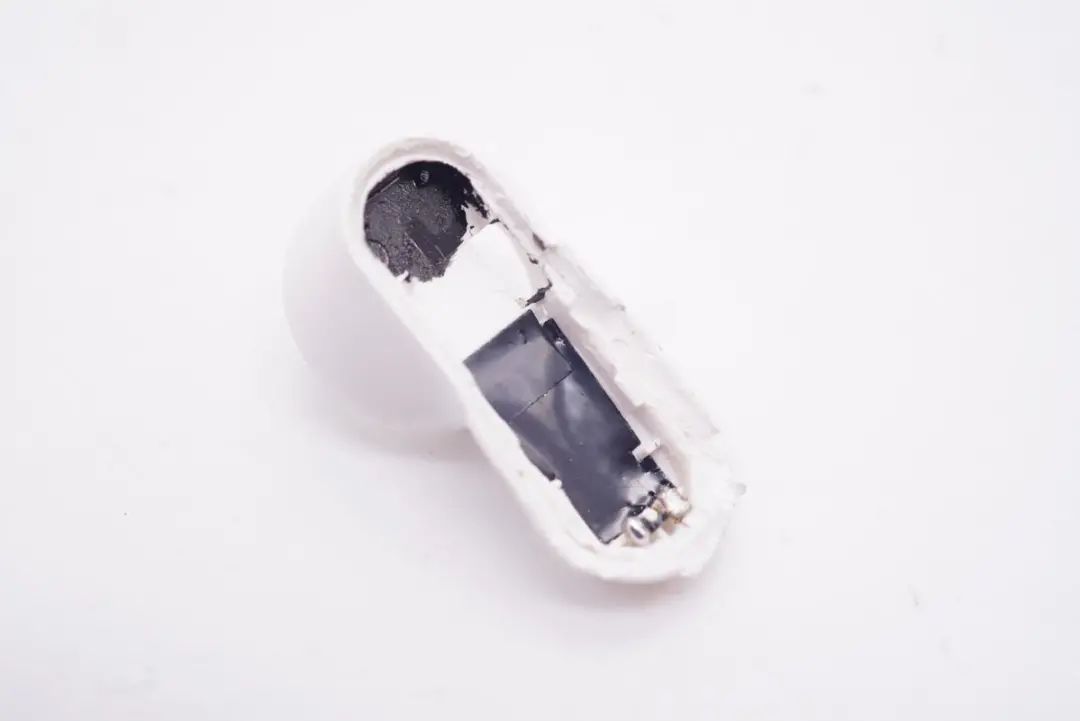

取出主板 ，耳机柄腔体内部结构一览。

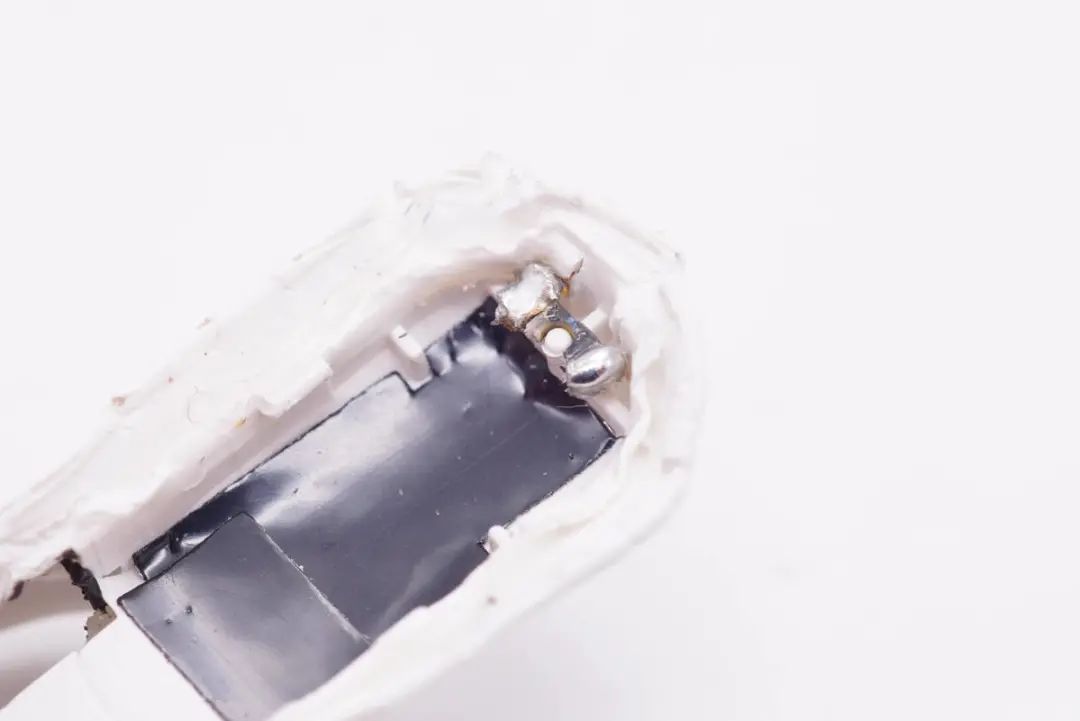

腔体壁上主控芯片位置贴有屏障贴纸 ，底部充电触点直接焊接在主板上。

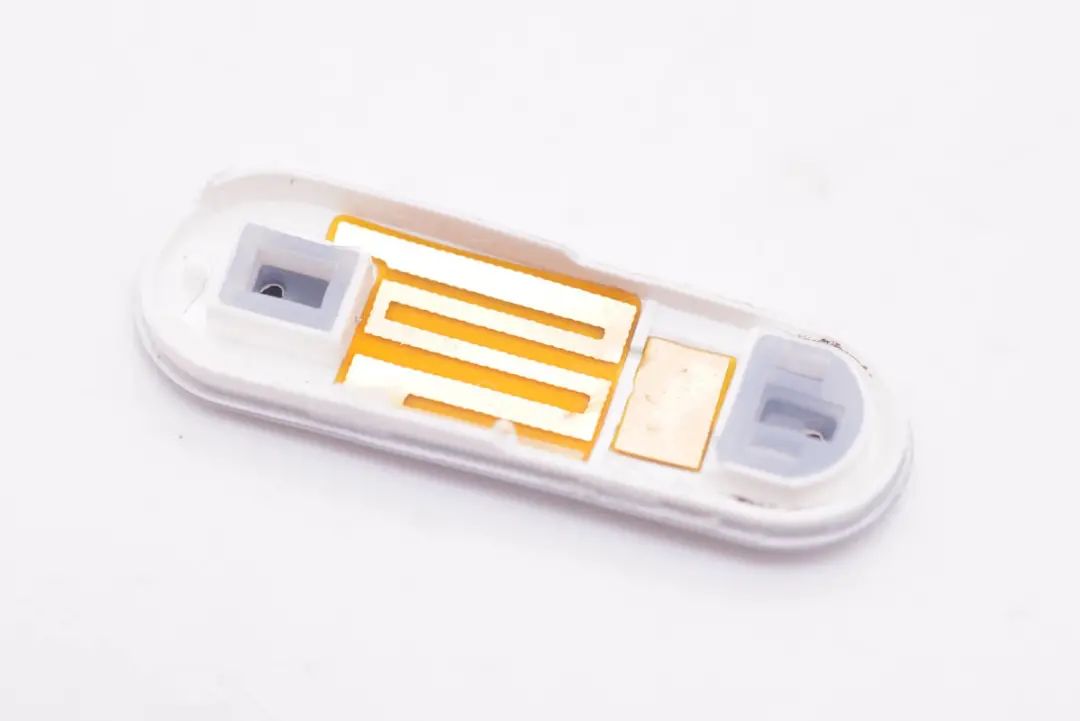

耳机柄盖板内侧结构一览 ，两头是麦克风声学结构 ，提升收音性能。中心有蓝牙天线和触摸传感器。

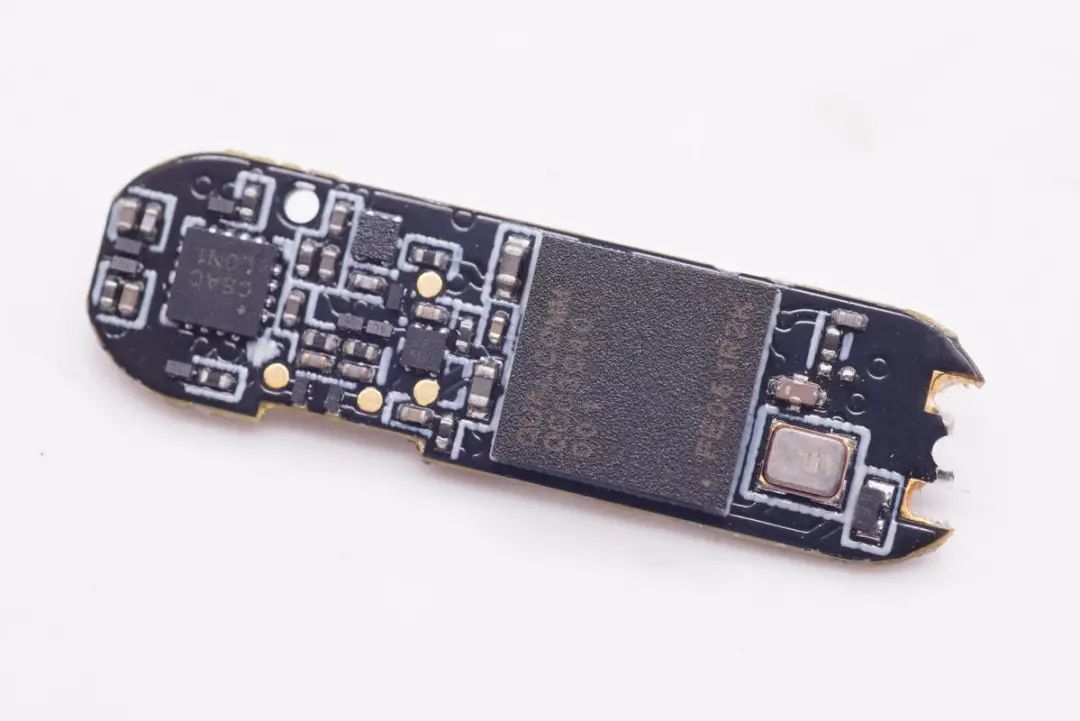

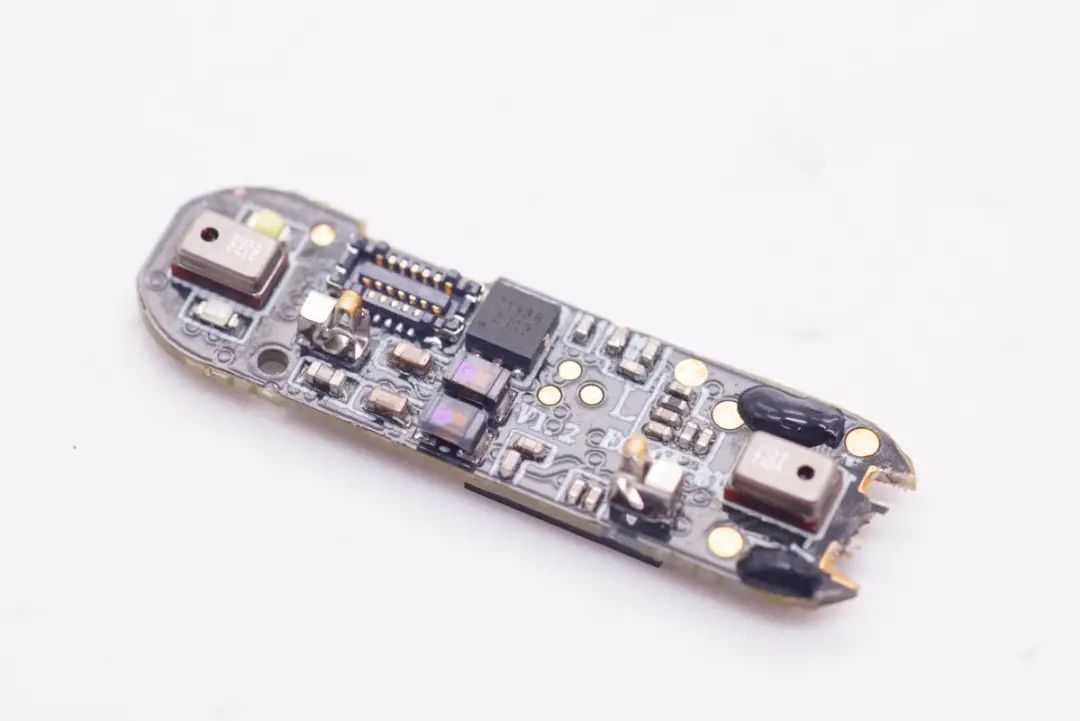

耳机主板正面电路一览。
耳机主板背面电路一览。

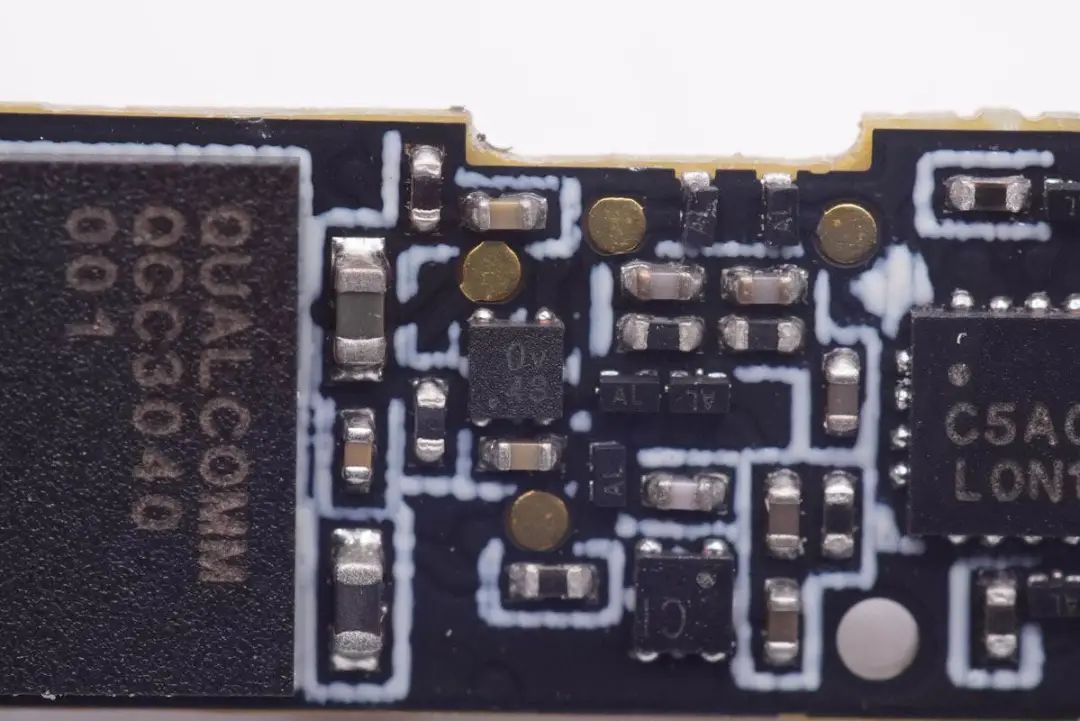

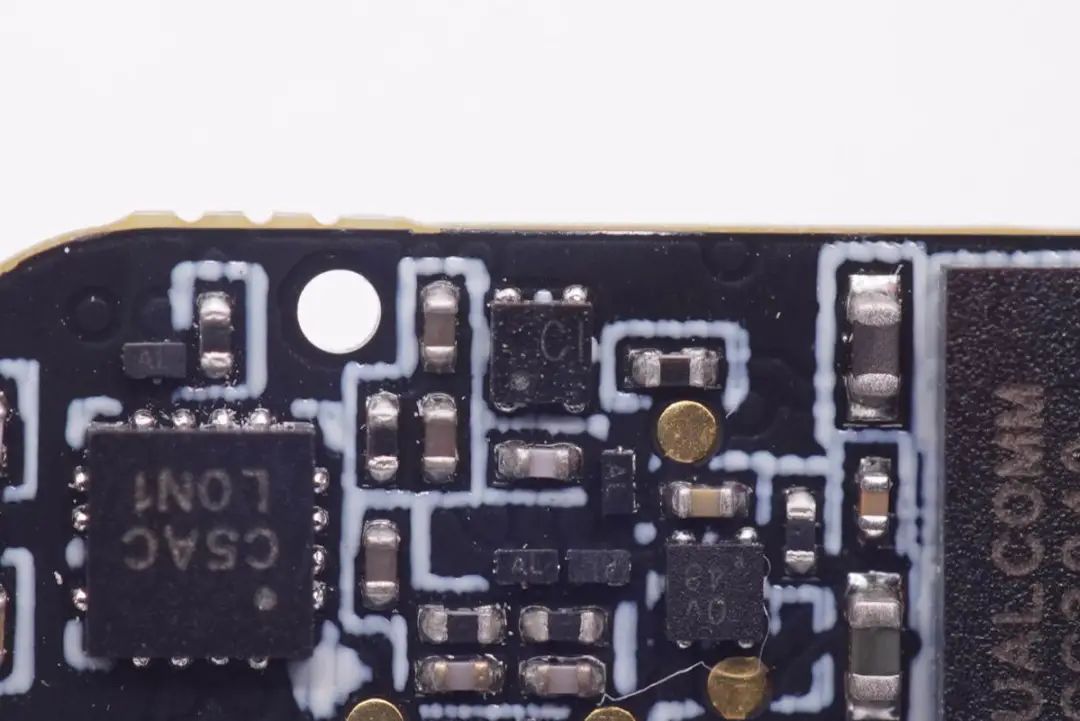

丝印CI的IC。
丝印0v48的IC。

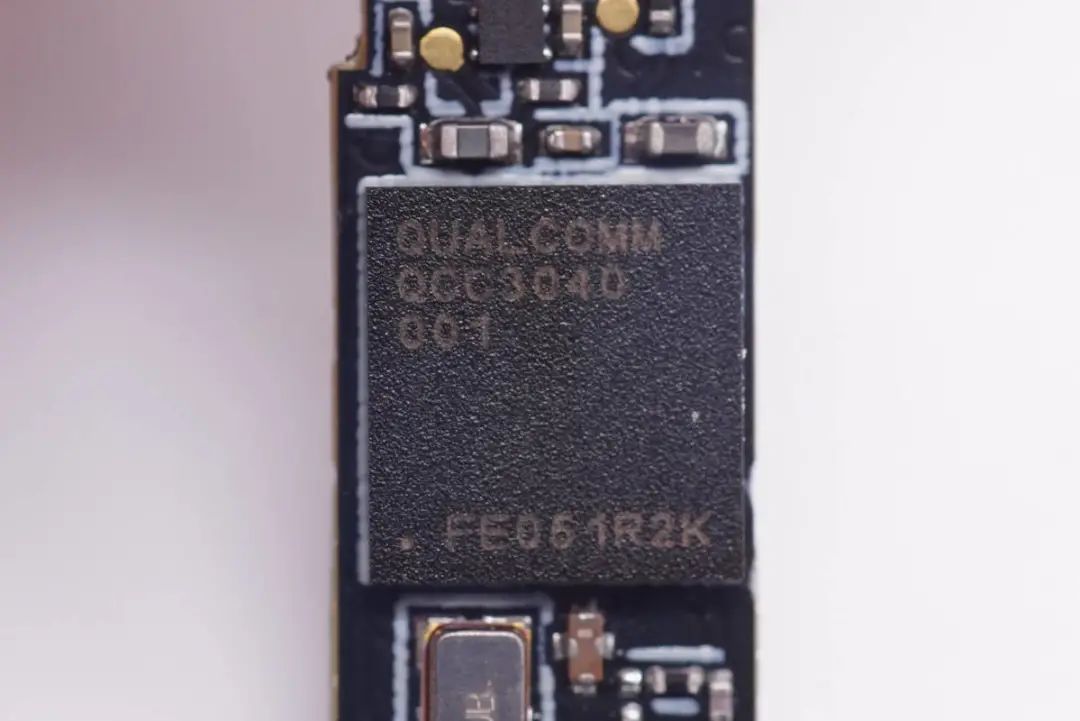

Qualcomm高通 QCC3040 BGA 封装超低功耗蓝牙音频 SoC。QCC304x支持蓝牙V5.2 ，支持高通aptX™ Adaptive音频编码 ，集稳固性、好音质、可扩展性、低时延和低比特率音频传输等增强特征于一身。

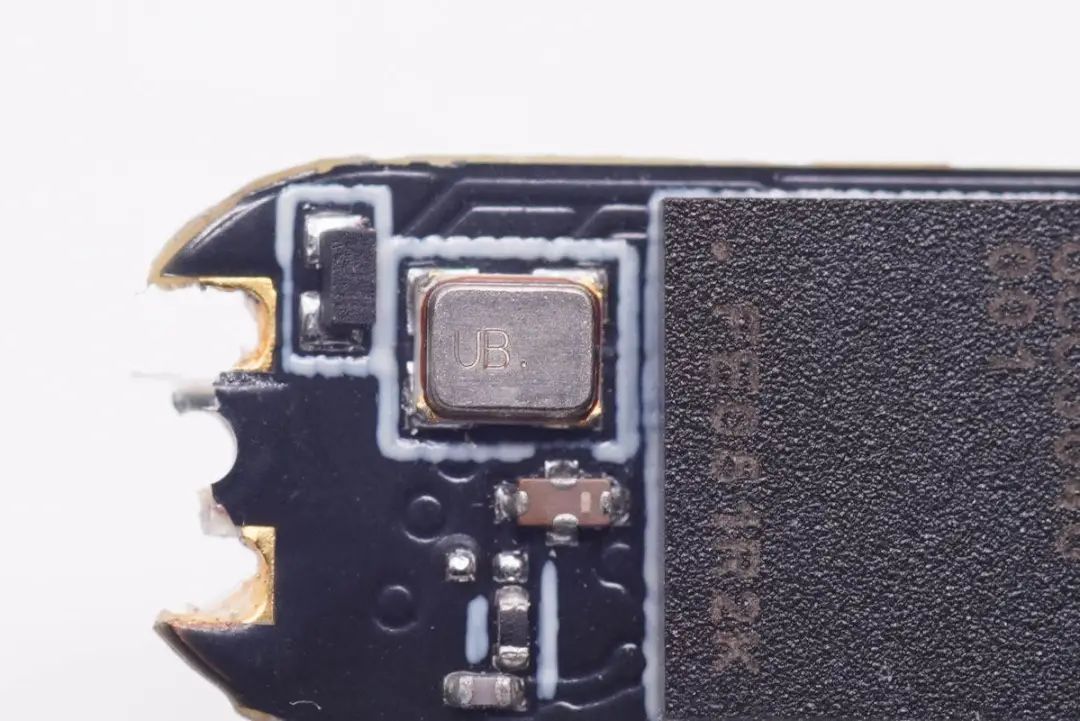

镭雕UB的晶振特写 ，为蓝牙芯片提供时钟。

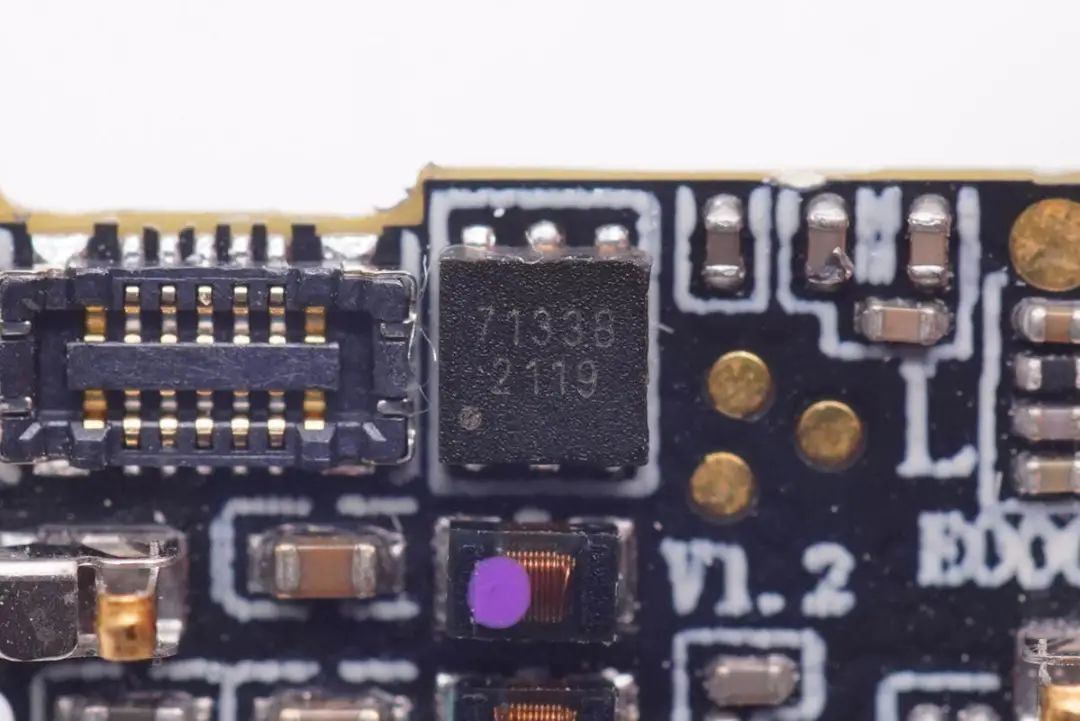

BH7133B触摸IC。

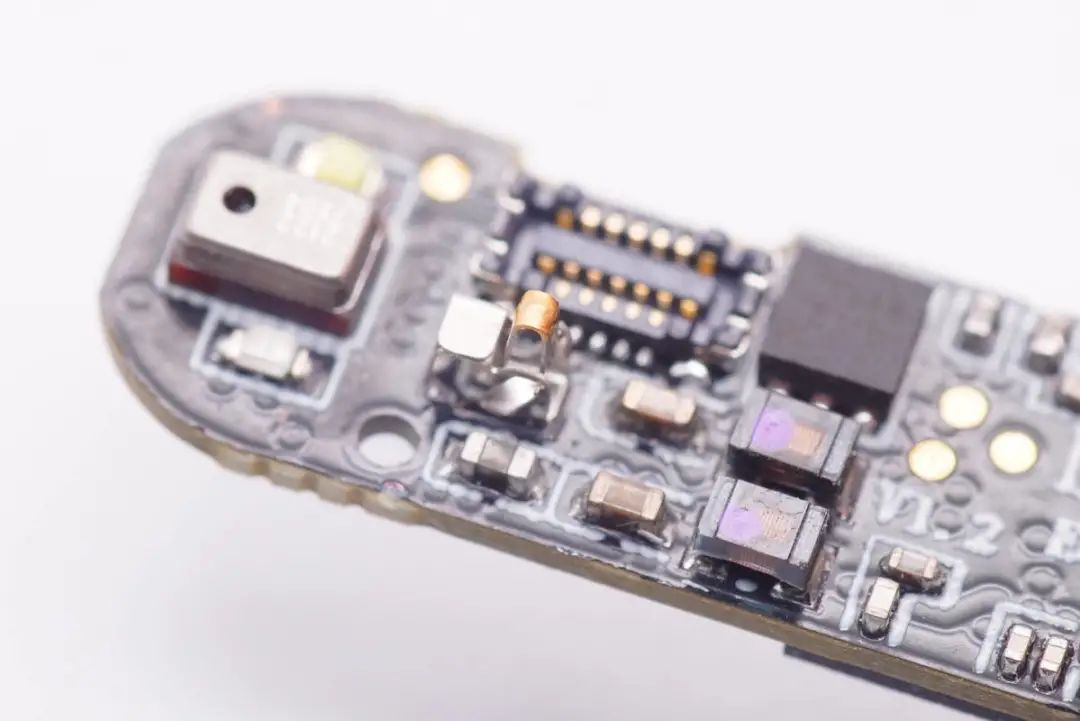

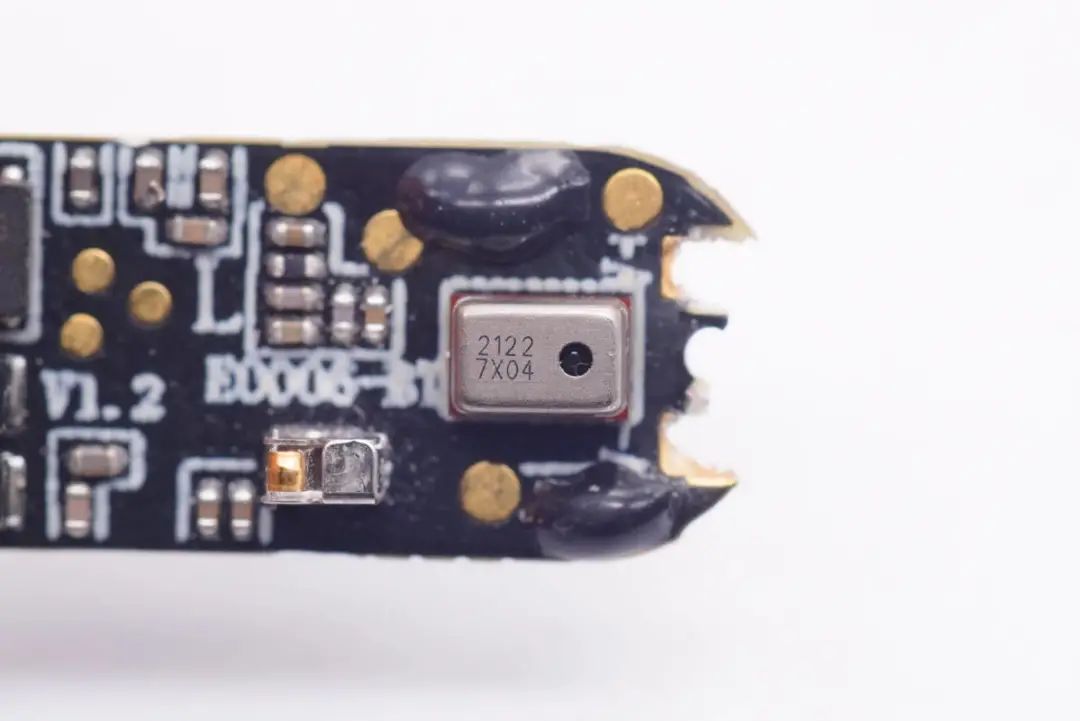

主板上接纳冰球突破mg电子2718上进音降噪麦克风 ，型号是SA2718T421-NB01 ，用于语音通话拾音。麦克风上下设置两颗LED指示灯 ，指示耳机事情状态。
毗连触摸传感器的金属弹片。
第二颗冰球突破mg电子2718上进音降噪麦克风 ，用于自动降噪和通话降噪拾取外部情形噪音。

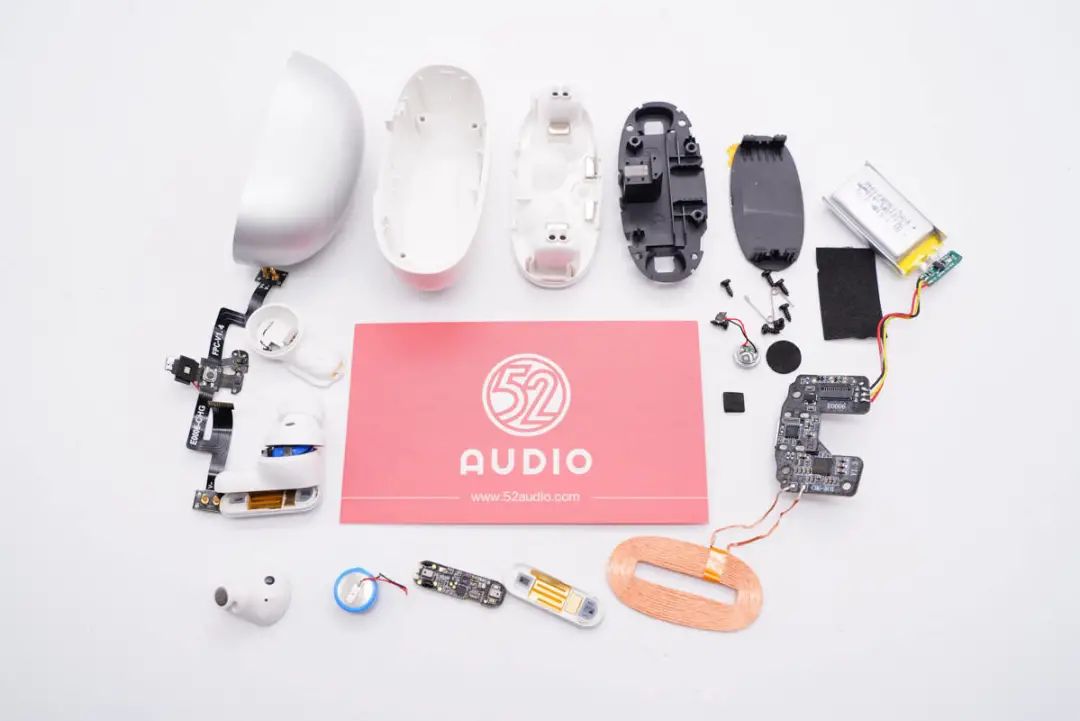

omthing AirFree2 真无线降噪耳机拆解全家福。
我爱音频网总结
omthing AirFree2 真无线降噪耳机在外观上双色碰撞设计 ，观感简约时尚 ，且使得整机越发的生动不羁绊。柄状的入耳式耳机体积小巧轻盈 ，重量仅为4.1g ，搭配切合人体工学的机身曲线设计 ，佩带上与耳道贴合细密恬静 ，不易脱落。
内部电路方面 ，充电盒支持有线、无线两种电源输入方法。有线接纳了Type-C接口输入电源 ，由来远电子ICP1106电源治理芯片为内置410mAh电池提供充放电治理 ，还支持运输模式 ，待机功耗最低可以做到1uA；无线充电接纳了酷珀微CP2021高集成度2.5W无线充电吸收芯片；还配备了微源半导体LP5305过压过流�；�IC ，意法半导体 STM8S003F3 MCU单片机等。
耳机部分 ，耳机头内7mm扬声器、钢壳扣式电池、红外光学传感器毗连到一条FPC排线上 ，再通过BTB毗连器毗连到主板。主板上 ，接纳了来远电子ICP1205线性充电IC为内置电池充电；主控为高通QCC3040低功耗蓝牙音频SoC ，蓝牙5.2 ，支持aptX Adaptive音频编码 ，支持自动降噪 ，cVc通话降噪等功效；以及上海昕科BH7133B触摸检测IC等。
